可视化操作手册
此文档主要介绍 TuGraph Browser 的使用和操作方法。
1.简介
TuGraph Browser(以下简称Browser)是一款功能强大的产品可视化开发工具,它以直观的可视化方式呈现图数据,使用户可以轻松地管理、维护和查看数据库运行状态。此工具不仅支持图数据的管理和可视化,还支持对系统账户的管理,为用户提供了全面的操作和管理体验,让用户能够更加高效地管理和利用图数据库。
2.操作指南
2.1.访问
当用户完成图数据库的安装后,可以通过浏览器访问Browser。用户只需要在浏览器地址栏输入:TuGraph 所在服务器的 IP:Port。默认的端口使用的是 8000。
例如:127.0.0.1:8000
推荐使用Chrome
2.1.1.启动配置
在启动Browser之前,需要提前启动TuGraph-Server并配置好Browser与TuGraph-Server连接,配置文件在Browser目录下的env.json文件,具体配置如下所示
# vim /usr/local/share/lgraph/tugraph-db-browser/env.json
{
"tugraph_db_host": "http://127.0.0.1:9090"
}
需要把tugraph_db_host修改为实际TuGraph-Server RPC服务的地址
2.1.2.启动方式
Browser的启动方式分为两种,一种是在docker image中,直接切到Browser所在目录,执行启动命令即可
cd /usr/local/share/lgraph/tugraph-db-browser
pnpm run dev
另一种是在本地环境中使用rpm/deb安装包,此时需要先构建后启动,因此需要在本地提前安装Node环境,具体详见源码目录下的 ci/images/tugraph-runtime-*-Dockerfile。在本地安装TuGraph时, Browser会安装到本地的指定目录,切到该目录,执行如下命令即可构建并启动
cd /usr/local/share/lgraph/tugraph-db-browser
pnpm run bootstrap
pnpm run dev
2.2.登录
浏览器成功访问Browser后,首先进入的是登录页面(如上图所示),用户需要填写账号和密码进行登录。
默认账号:admin
默认密码:73@TuGraph
用户首次登录后,会跳转至修改密码页面,密码修改成功后,使用新密码重新登录方可使用。
2.3.快速上手
对于首次使用TuGraph的用户,可以通过产品内置的demo数据快速构建一个图项目,快速上手图数据项目。

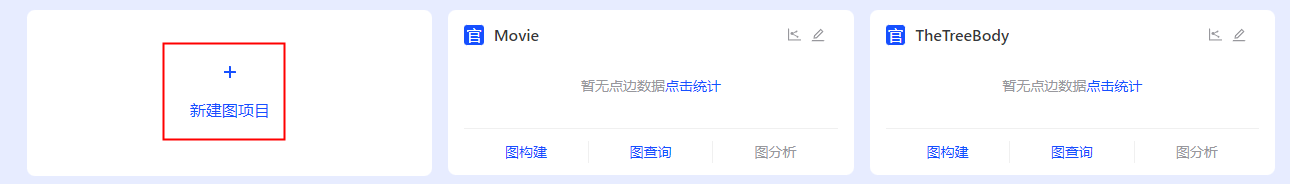

2.3.1.创建图项目
在图项目
首页的选项卡中,点击新建图项目
创建新的图项目。

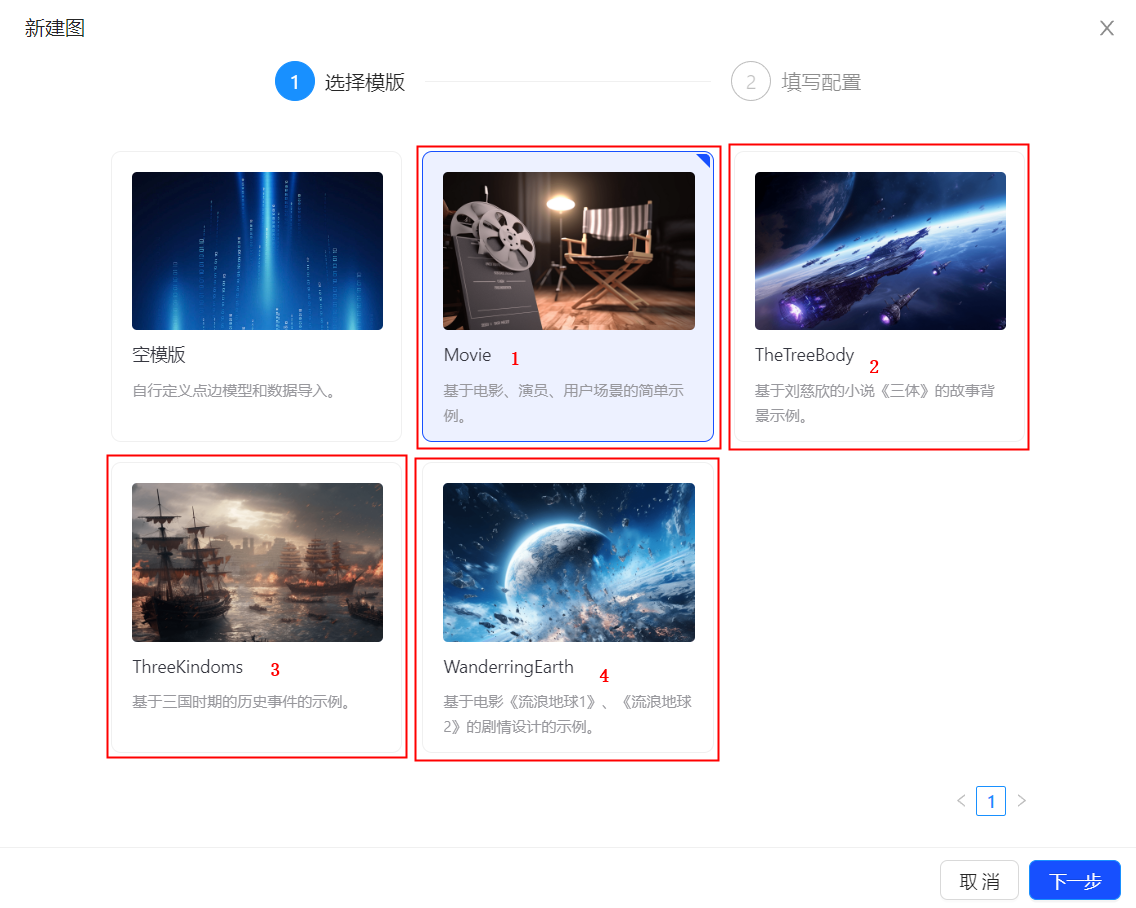

选择一个产品内置的demo数据,点击下一步
按钮。

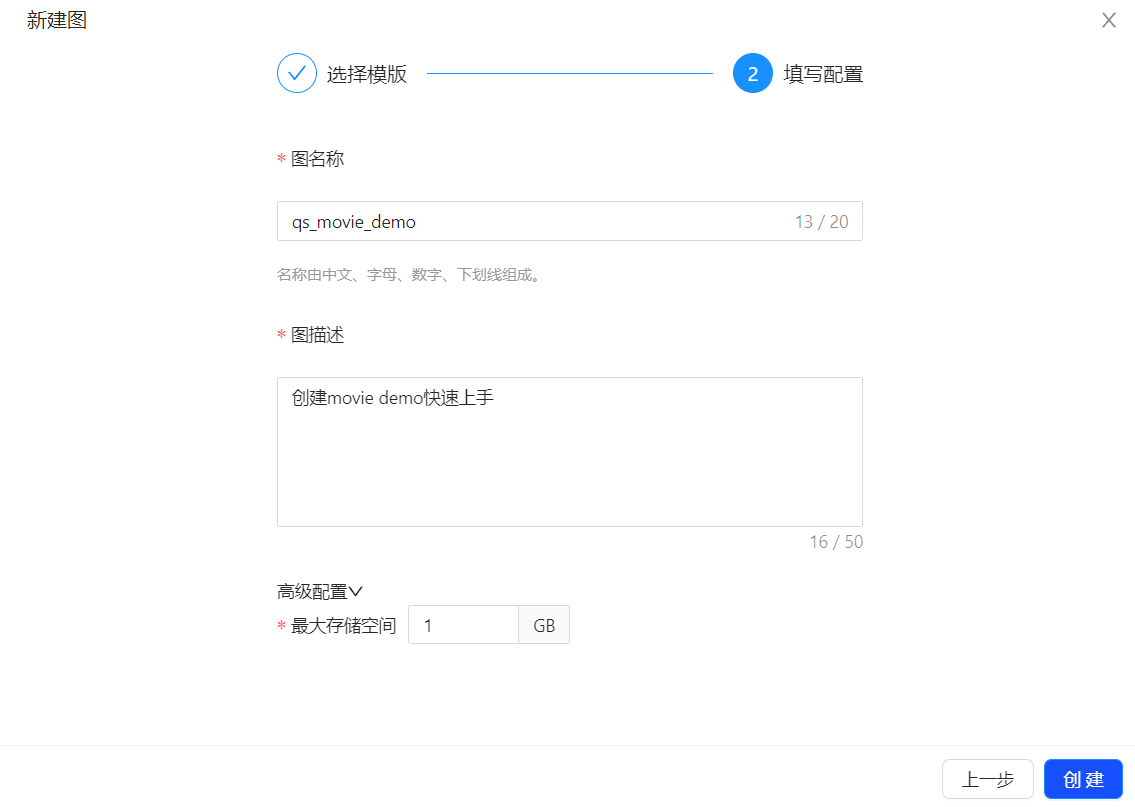

在填写配置
界面输入图项目信息,demo数据量都相对较小,最大存储空间
设置为1G即可。输入完图项目信息后,点击创建
按钮后,系统会自动创建demo数据的图模型、导入图数据。
2.3.2.开始图项目

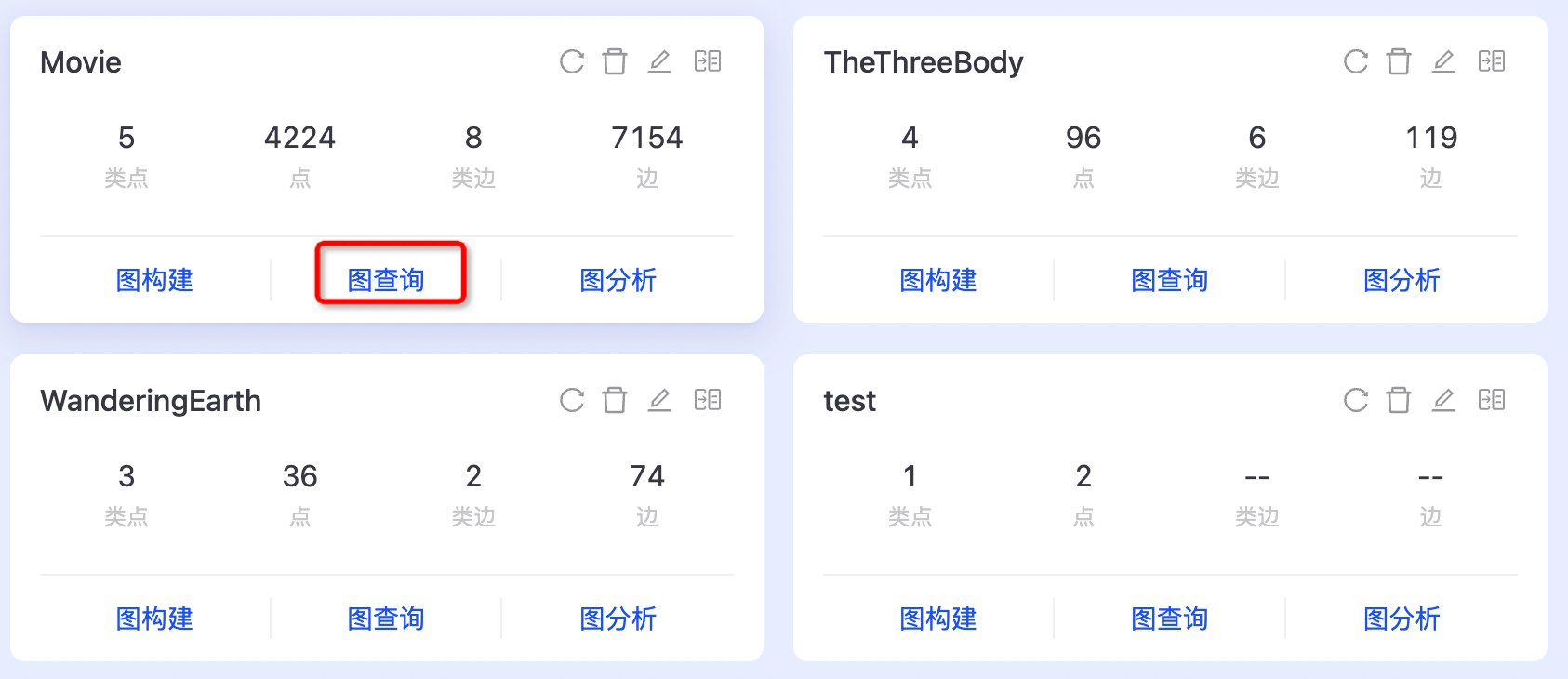

demo数据的图项目创建完成后,可以在图项目
的选项卡中找到相应的图项目,可以点击图查询
查询图数据。

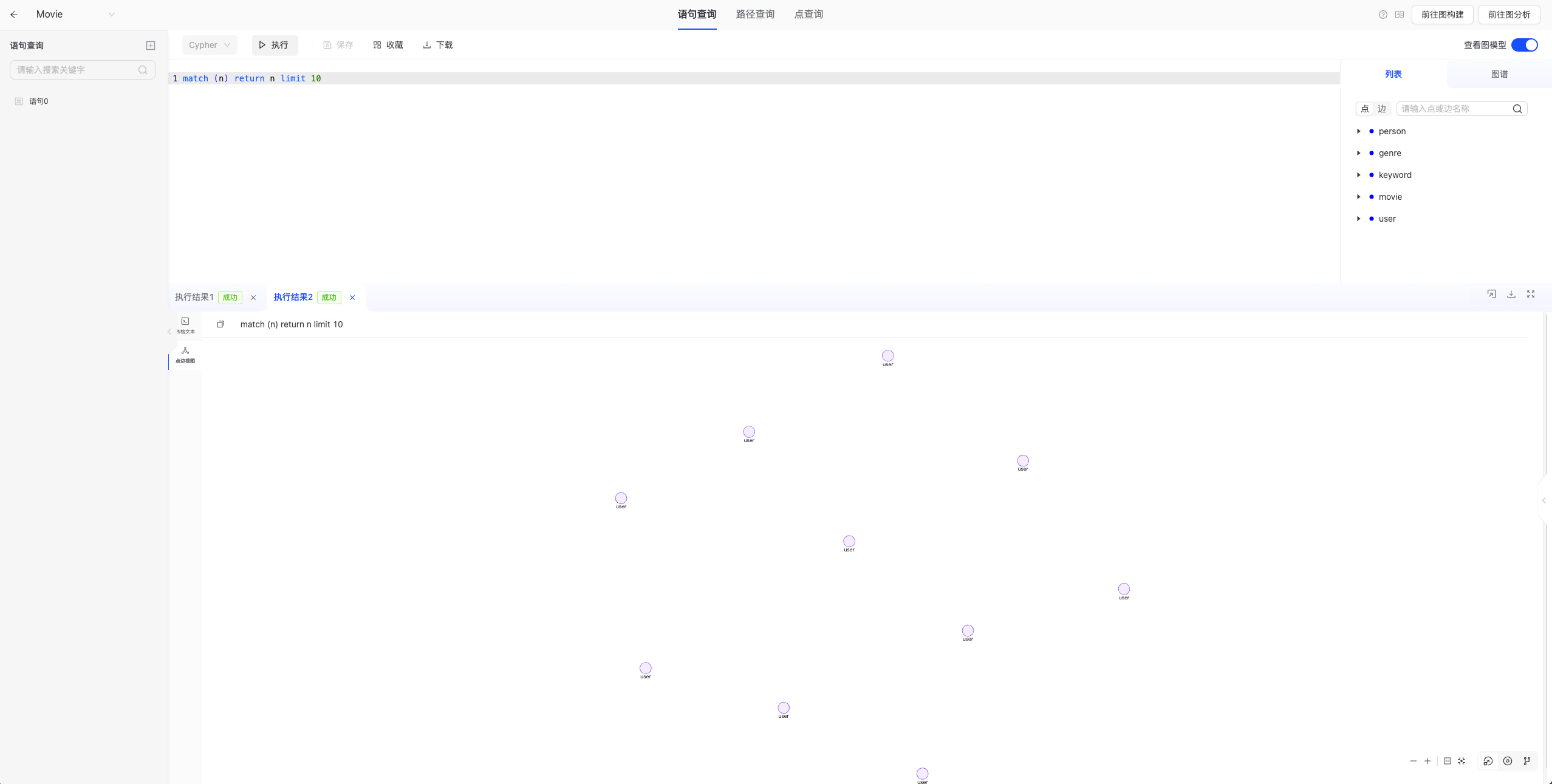

执行默认的查询语句,浏览demo里的图数据。
更多快速上手文档请浏览快速上手文档

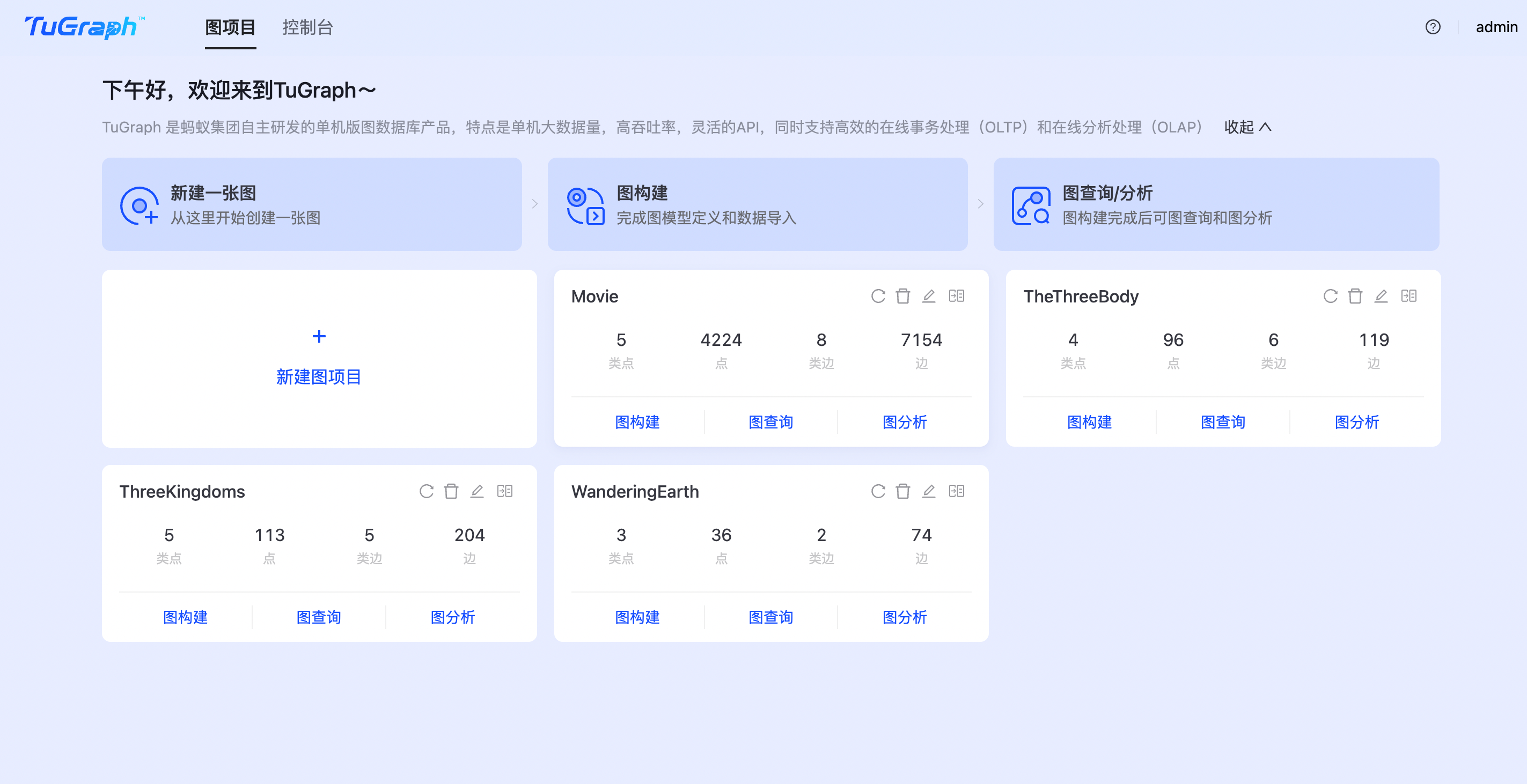

2.4.图项目
图项目
提供可视化的图项目管理和图数据研发功能,它为用户提供了一系列便捷的图数据可视化操作,包括图项目的创建、修改、删除等管理操作,以及图数据的查询、点边统计等操作。此外,它也支持图模型的管理,使用户可以更加方便地进行图数据的管理和维护。
2.4.1.图项目管理

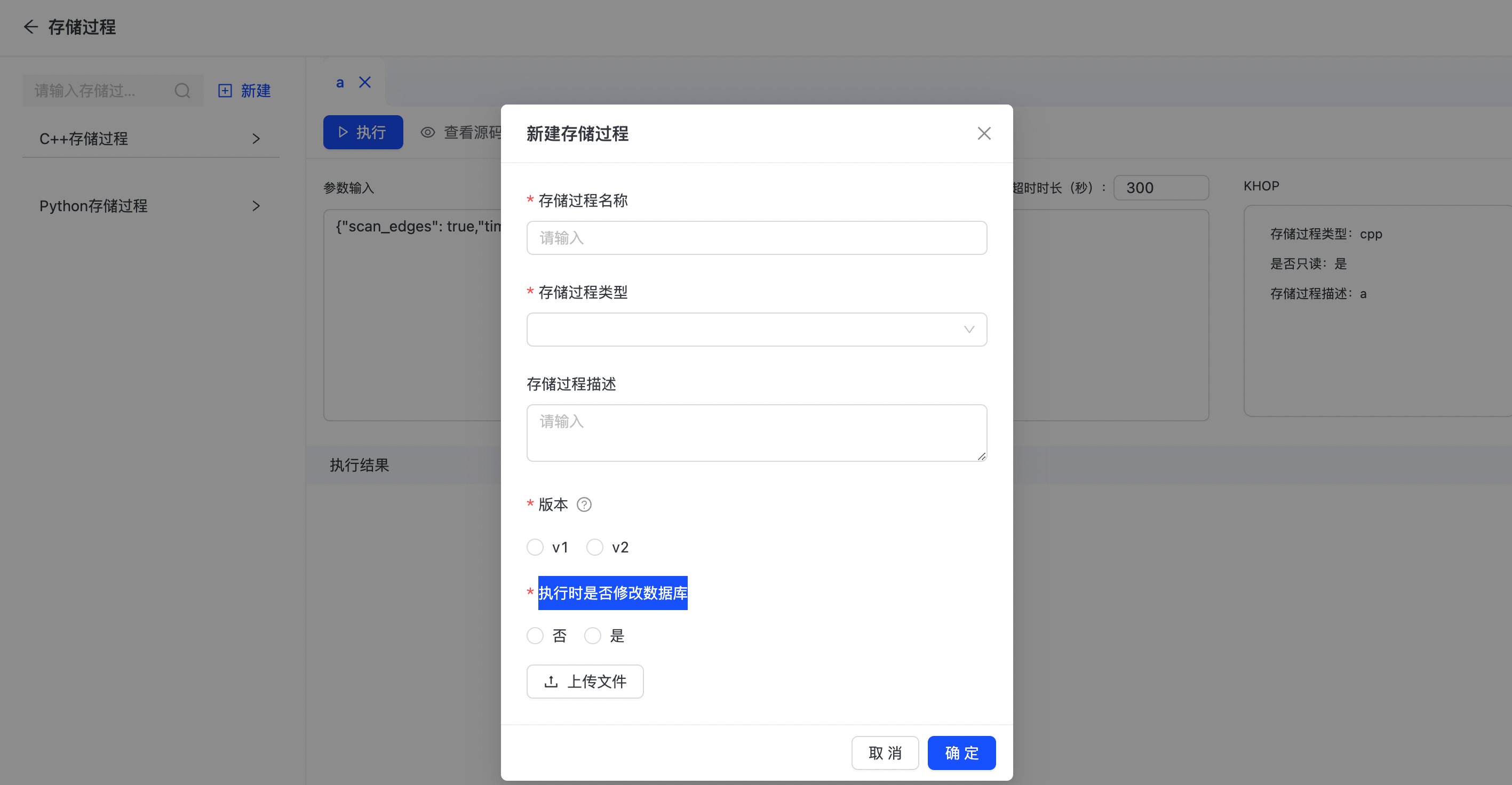

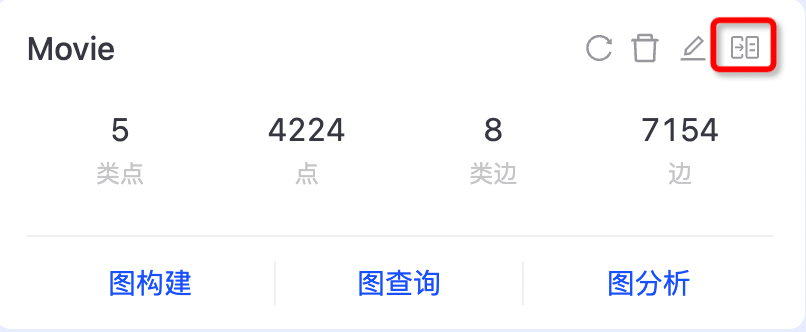

在图项目
界面,可以看到当前图数据库中的图项目。

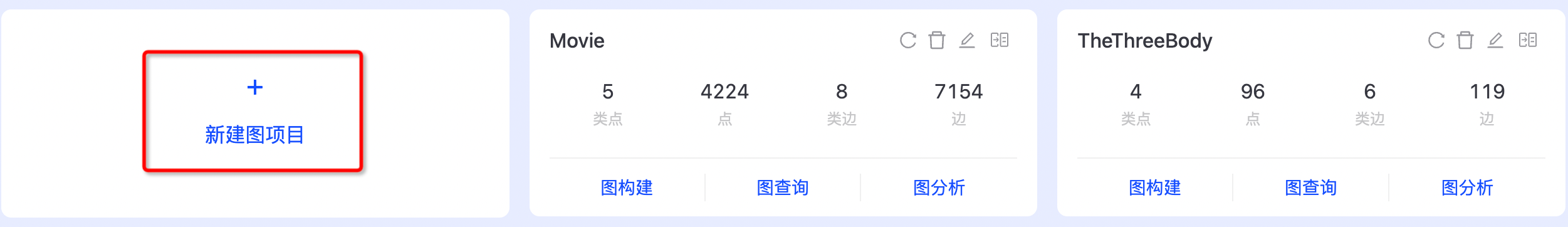

2.4.1.1.新建图项目
在图项目
界面,点击新建图项目
按钮创建一个新的图项目。
新建图项目需要通过选择模板
和填写配置
两个页面完成图项目的创建。

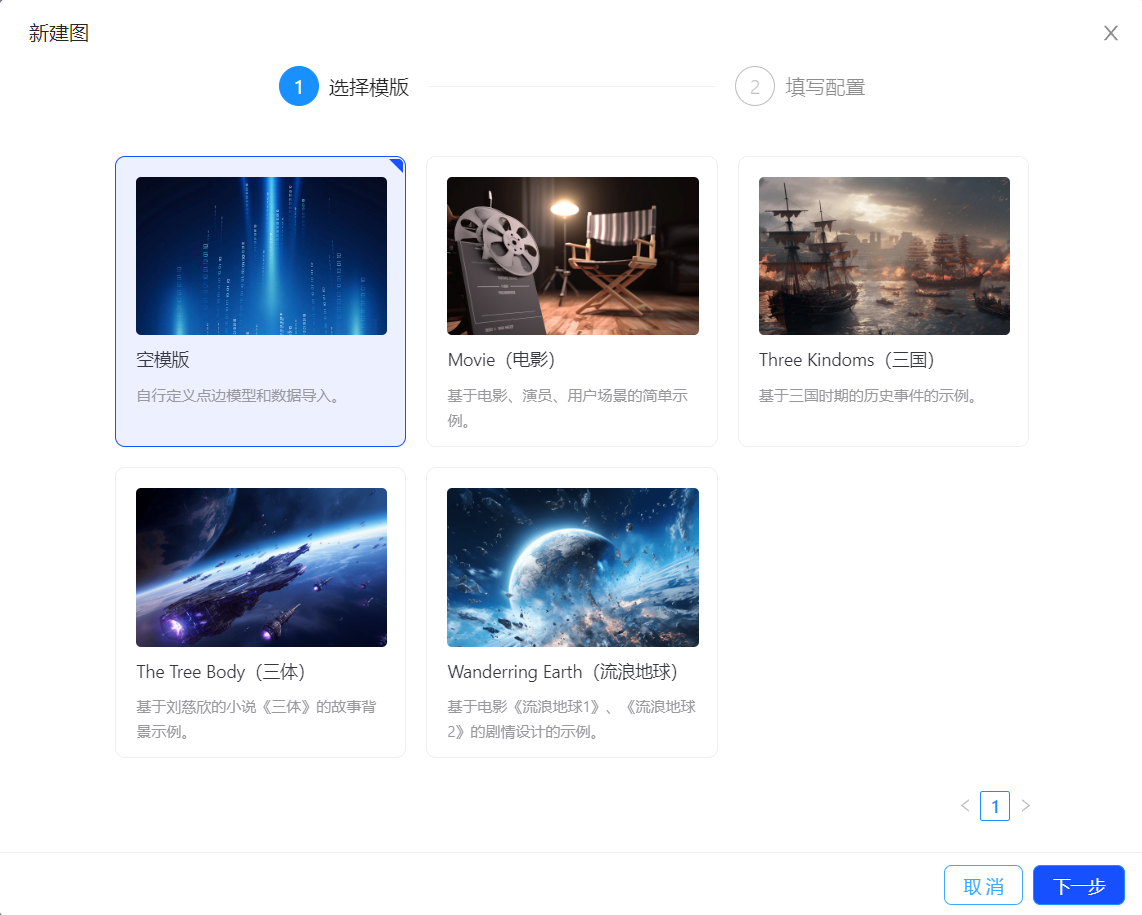

选择模板:产品提供空模板和demo模板两类模板。
空模板:全新的图项目,用户需要自己创建图模型和导入图数据,一般用于正式项目开发。
demo模板:产品内置的demo数据,图项目创建成功后,系统会自动创建demo图模型并导入demo图数据,一般用于试用和学习。
填写配置:用户需要填写图项目基本信息,并点击
创建
按钮创建图项目。图名称:新建图项目的名称,同时作为该图项目的唯一主键。支持中文、字母、数字以及下划线,不支持空格以及其他特殊符号。
图描述:新建图项目的描述,可用于详细说明该项目的背景和目标。
高级配置-最大存储空间:设置图项目最大可占用的存储空间,实际并不会提前占用物理存储空间,实际数据量达到最大存储空间阈值后不可再写入数据。
创建成功后,可在图项目
页面的图项目选项卡中查看。

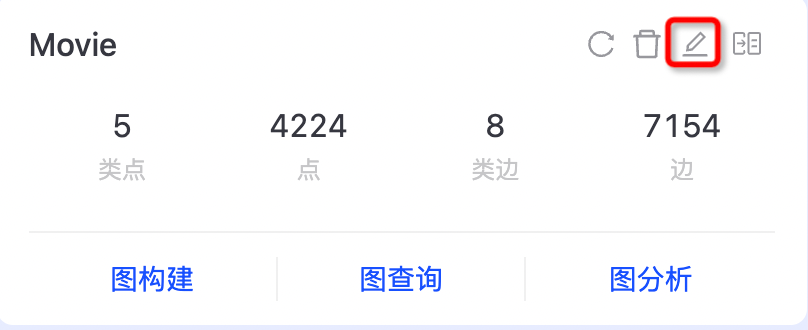

2.4.1.2.编辑图项目
在图项目
界面,点击图项目选项卡中的编辑
按钮(笔形图标),编辑对应图项目的基础信息。
编辑图项目功能可以修改图名称
和图描述
。
2.4.1.3.删除图项目
在图项目
界面,点击图项目选项卡中的删除
按钮(垃圾桶图标),删除对应的图项目。
需要注意:图项目删除后无法恢复。

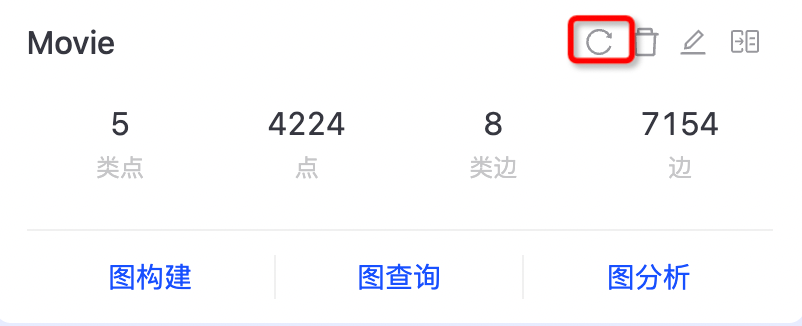

2.4.1.4.点边统计
在图项目
界面,点击图项目选项卡中的点边统计
按钮(折线图标或刷新图标),统计对应图项目的点边数量。
统计结果将展示展示图项目选项卡上,未进行过点边统计的图项目会显示暂无点边数据

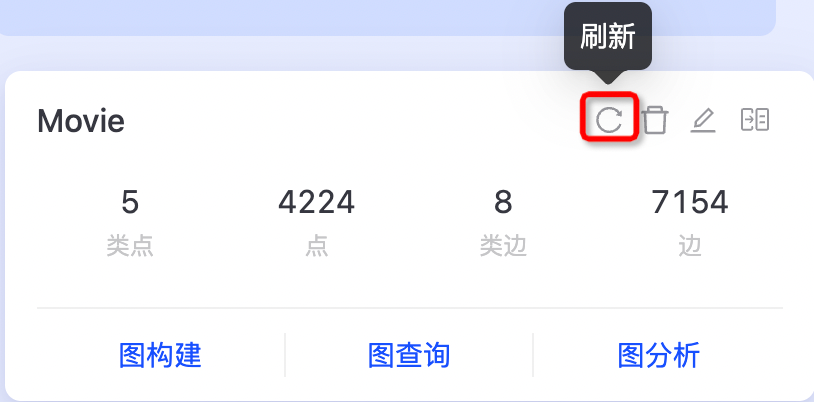

,已经统计过点边数据的图项目再次统计需要点击刷新
按钮。
2.4.2.图构建

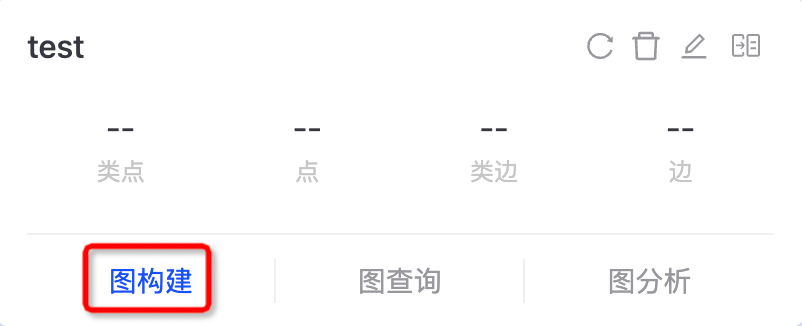

Browser的图构建
功能主要用于图项目的模型定义和数据导入。在图项目
页面中,点击图项目选项卡中的图构建
按钮。
2.4.2.1.模型定义
Browser提供可视化的方式创建和维护图模型。
也可用通过
cypher
工具和lgraph_import
工具创建和维护图模型,详见Cypher API和数据导入文档。

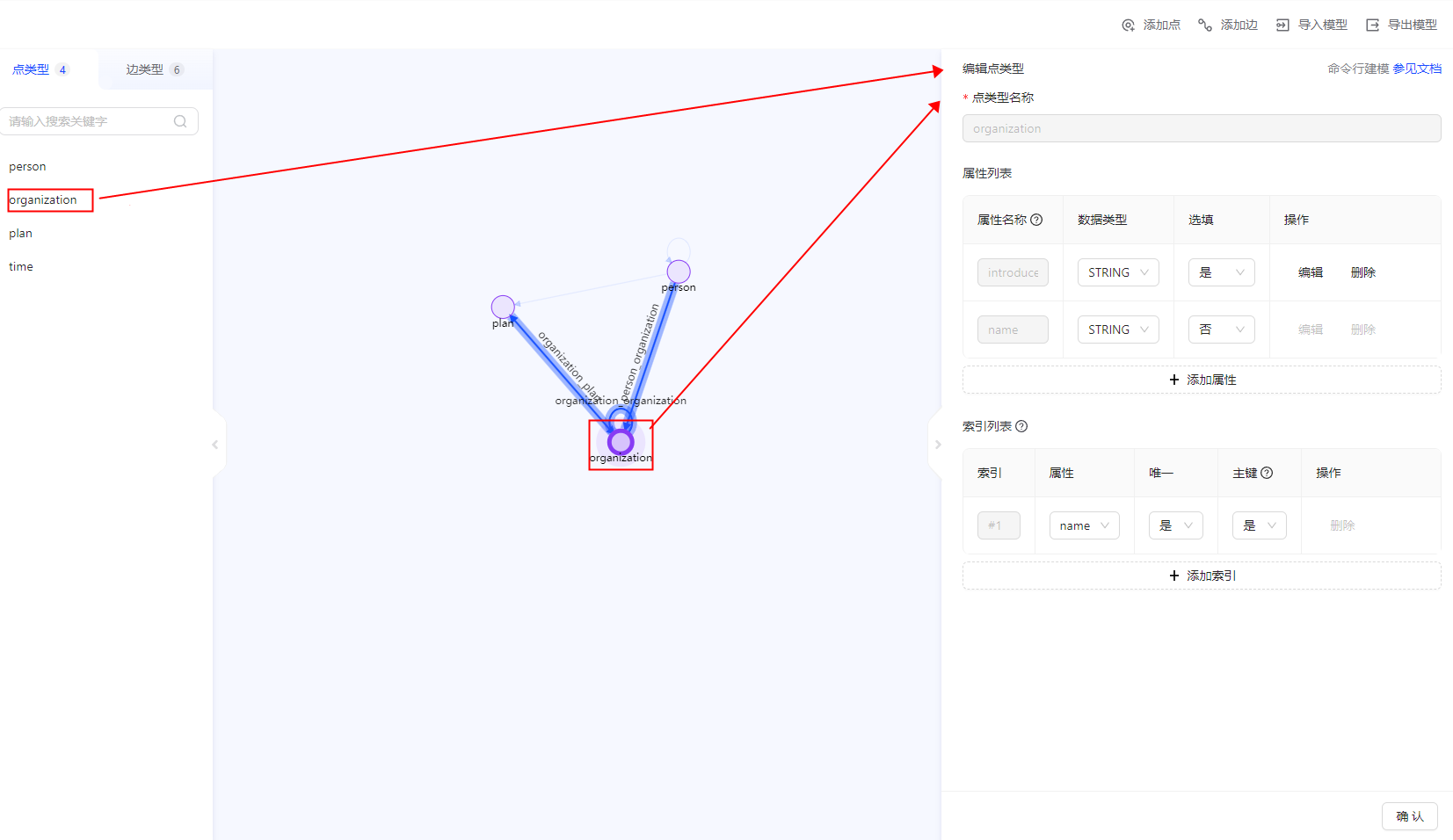

a.浏览图模型
在模型定义
界面可以查看详细的图模型设置,支持列表和画布方式查看图模型,支持列表展示点类型的属性和索引、边类型的属性和起点/终点类型。
支持列表查看点类型和边类型。
支持点类型和边类型的个数展示,在点类型或边类型页签中展示对应的点或边数量。
支持点类型和边类型的名称关键字搜索,在
搜索框
输入关键字可展示对应的点或边。支持点类型和边类型的名称复制,点击
复制
按钮可以复制点或边的名称至粘贴板。支持点类型和边类型的删除,点击
删除
按钮可以删除对应的点或边。
支持画布方式查看点类型和边类型。
在列表或画布中点击相应的点类型或边类型,可以展示模型详情。

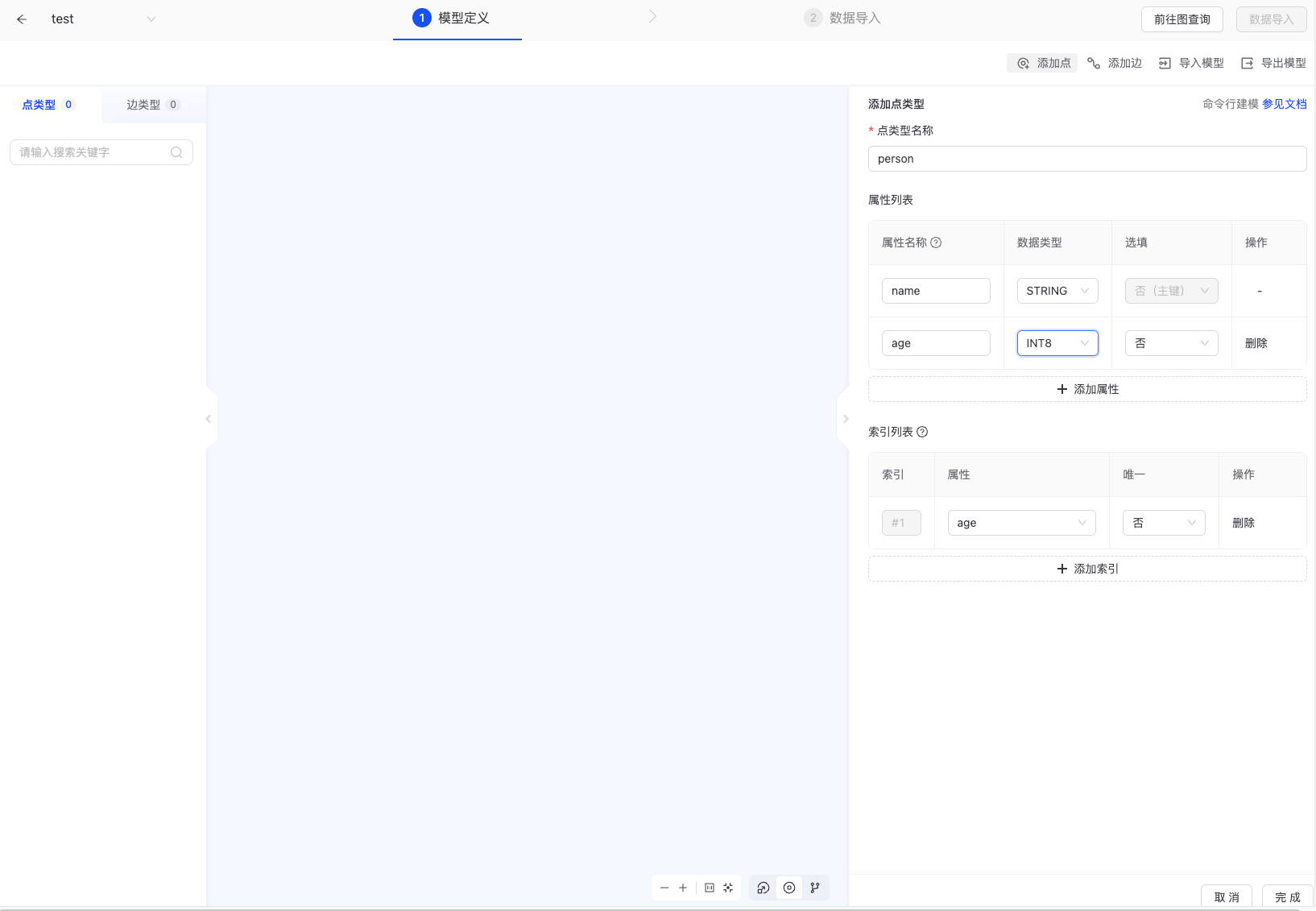

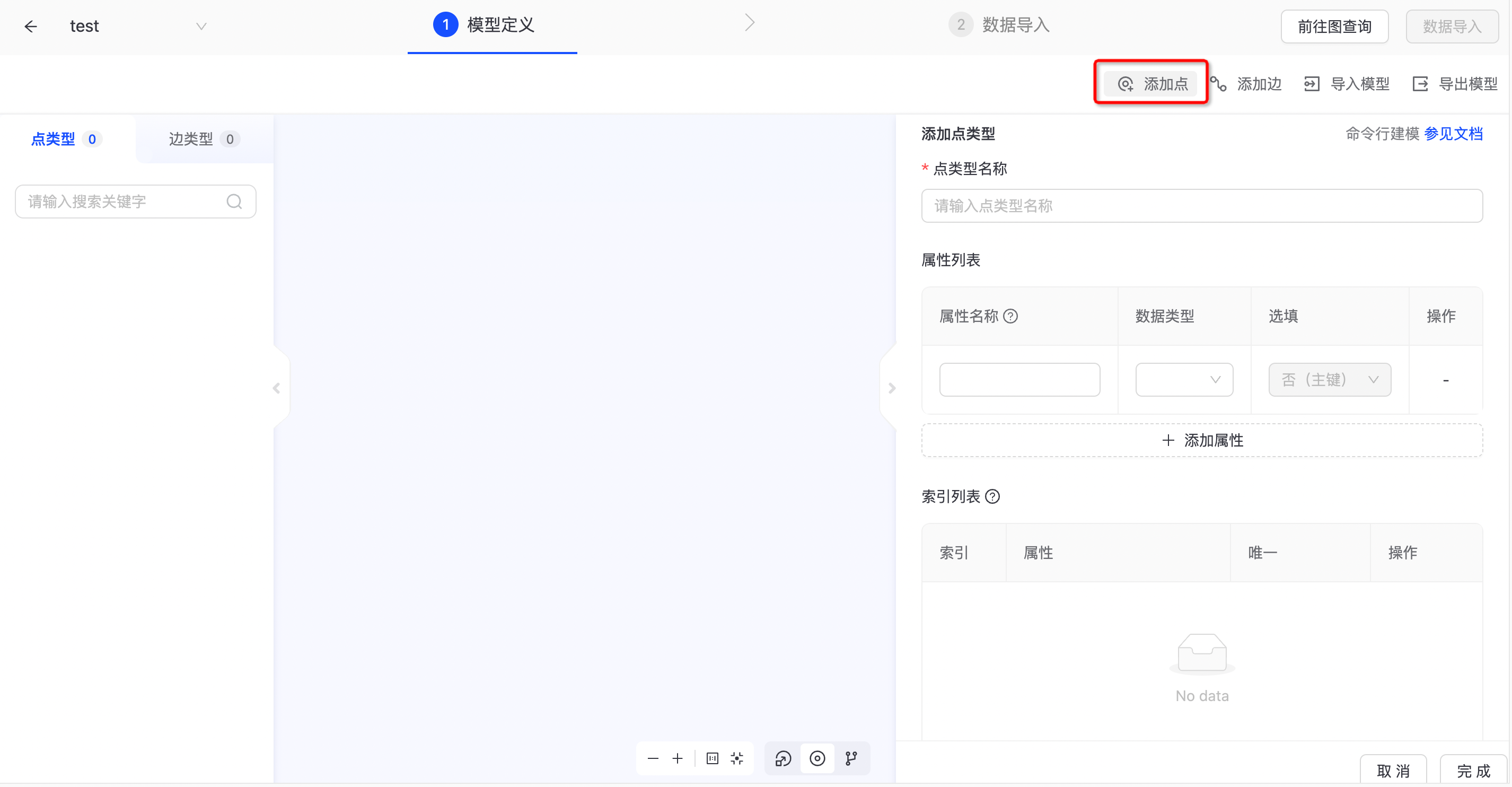

b.添加点
在模型定义
界面点击添加点
按钮,在右侧滑动窗口中添加点类型。
用户需要输入点类型名称、属性和索引,点击完成
按钮完成点类型的创建。
点类型名称:点的名称,也是该点的唯一标识。
属性:点的属性,需要一个属性作为主键。
数据类型:属性字段的数据类型,支持INT、STRING、DOUBLE、DATE、DATETIME、BLOB、BOOL等类型。
选填:该属性是否可以为空值。
删除:在创建点时可以任意删除属性。
索引:点的索引属性,需要先创建属性再设置该属性为索引,索引创建成功后无法修改。
属性:需要配置索引的属性。
唯一:设置该属性字段为唯一值。
主键:对应属性是否为主键,选择
是
后唯一
选项必须为是
。删除:在创建点时可以任意删除索引。

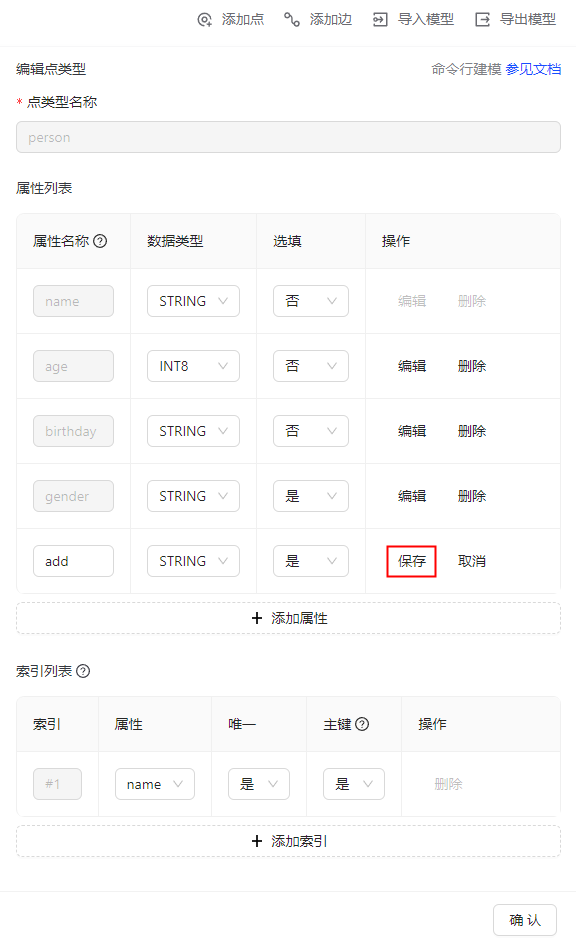

编辑点:可以增加点的属性和修改已有属性的数据类型,新增或删除索引。需要对每个新增或修改的属性点击
保存
按钮才可以生效。 注:主键字段的属性创建后无修改
c.添加边
在模型定义
界面点击添加边
按钮,在右侧滑动窗口中添加边类型。
用户需要输入边类型名称、属性、选择起点类型和终点类型,点击完成
按钮完成边类型的创建。
边类型名称:边的名称,也是该边的唯一标识。
属性:边的属性,边上可以没有属性。
数据类型:属性字段的数据类型,支持INT、STRING、DOUBLE、DATE、DATETIME、BLOB、BOOL等类型。
选填:该属性是否可以为空值。
删除:在创建边时可以任意删除属性。
选择起点类型和终点类型:设置边的起点点类型和终点点类型,支持多个起点类型和终点类型。
起点:选择起点的点类型。
终点:选择终点的点类型。
需要提前创建至少一个点类型才能设置边的起点类型和终点。
如果不选择则表示起点和终点可以为任意点类型,同时画布上不展示对应的边,需要在左侧列表查看边类型。
编辑边:可以增加边的属性和修改已有属性的数据类型。需要对每个新增或修改的属性点击
保存
按钮才可以生效。
d.导入模型
在模型定义
界面点击导入模型
按钮,可以上传模型文件快速创建模型。
在导入模型
界面点击上传文件
按钮,上传模型文件成功后,点击确定可以导入图模型。
覆盖当前画布中的模型:选中该选项,导入时会先清空已有图模型再导入模型文件中的图模型;不选择,会导入模型文件中新增的点类型和边类型,但不会修改已有的点类型和边类型。
e.导出模型
在模型定义
界面点击导出模型
按钮,可以将当前图项目中的图模型导出成json文件。
模型文件为json格式,不建议手动修改。

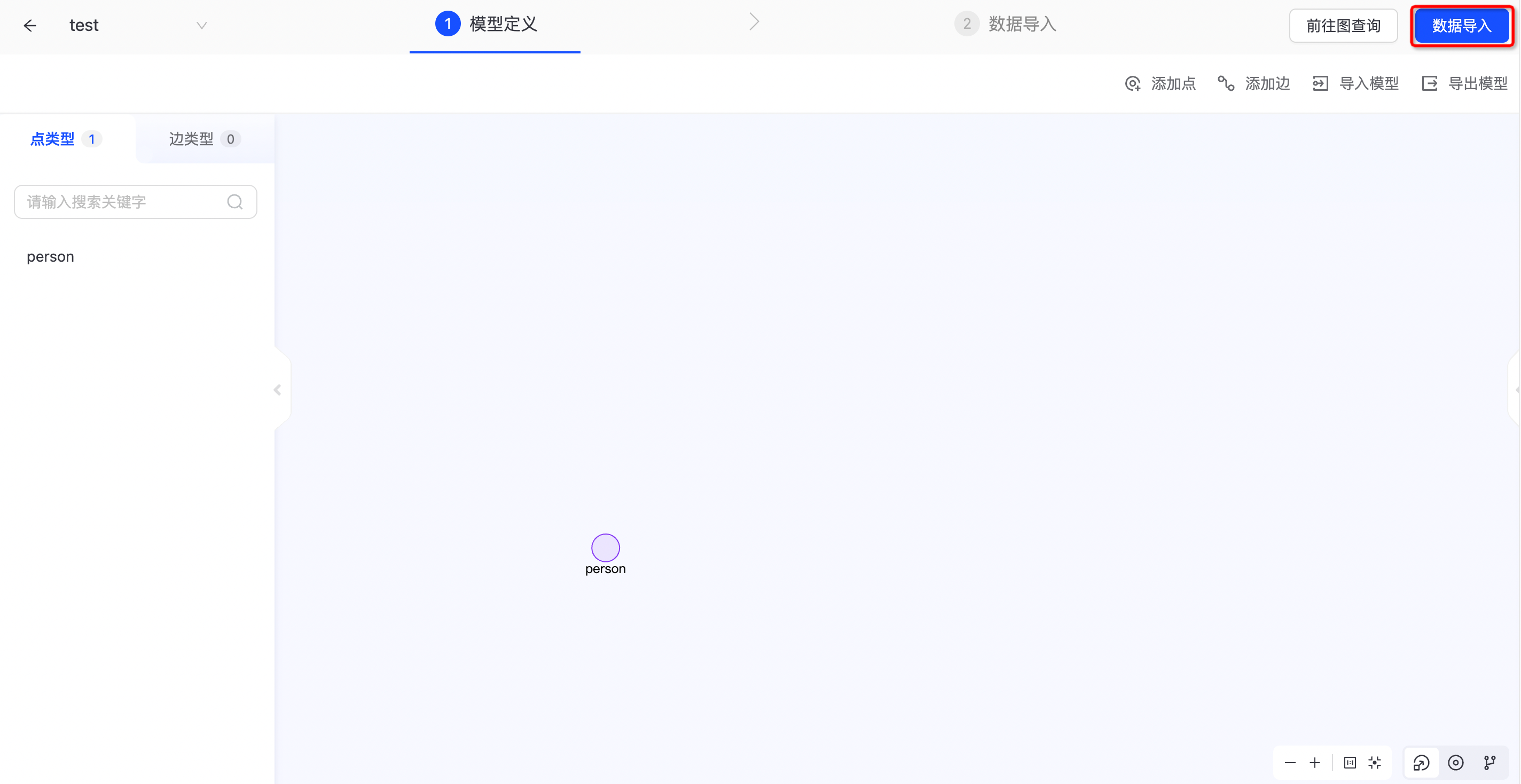

2.4.2.2.数据导入
完成模型定义
之后,点击下一步
按钮进入数据导入页面。
a.数据准备
在数据导入前需要提前准备数据,当前Browser支持CSV文件的上传,需要保证数据文件后缀为csv。
不强制要求包含表头。
支持文本限定符,文本限定符为双引号。
b.上传文件
在数据导入
页面上传需要导入的数据文件,将数据导入到图项目中。
分隔符:数据文件的列分隔符。
文件上传:支持上传多个文件。
支持弹窗中选择多个上传文件。
支持将文件拖拽至页面中上传。
支持同时上传点文件和边文件。

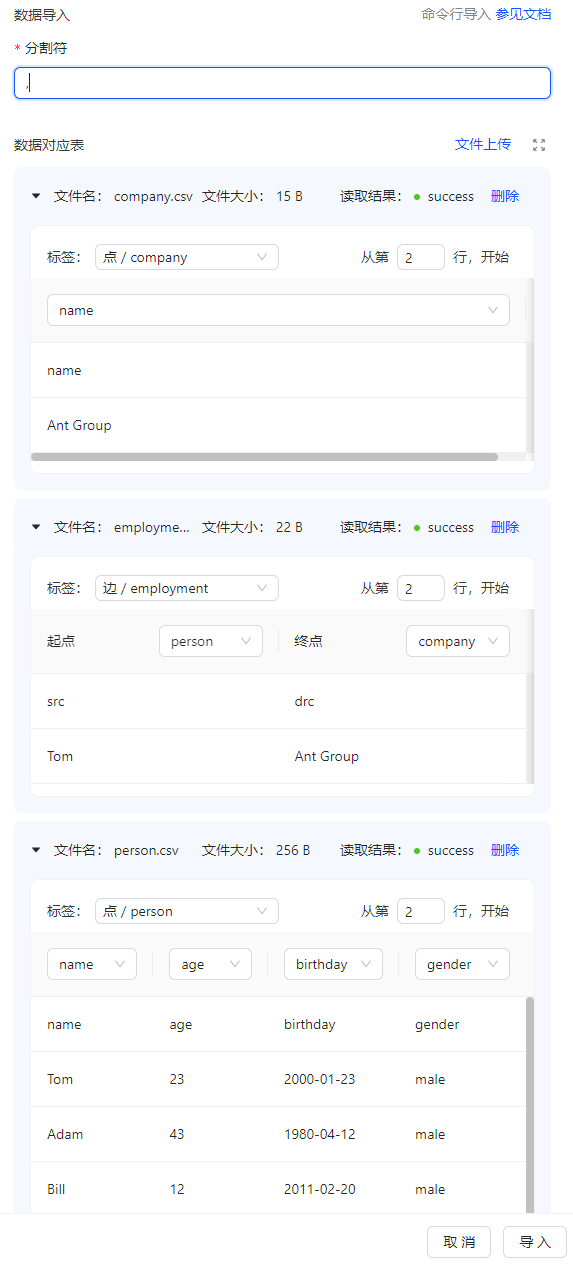

c.数据映射
文件上传成功后,需要在数据导入
页面设置数据对应表
,将数据文件中的数据列和目标点/边、对应属性建立映射关系。
数据对应表:展示已经上传的数据问题。
文件名称:上传的数据文件名称。
文件大小:上传的数据文件大小。
读取结果:数据文件上传结果,success为读取成功。
删除:在页面中删除,不会删除本地文件。
数据文件映射:每个已上传的数据文件都需要配置映射关系。
标签:选择该文件对应的点或边类型,只能选择一类点或一类边。
从第N行,开始:从第N行开始读取数据,系统默认从第0行开始读取数据,如需跳过表头可输入1。
属性映射:下拉选择数据列对应的属性字段。
数据预览:系统会预读数据文件的前5行。
文件上传成功后,可以点击继续导入
按钮继续导入其他数据,或者点击前往图查询
按钮在图查询
页面查询已导入的数据。
2.4.3.图查询
在图项目
界面点击图项目选项卡中的图查询
按钮,可以查询和访问图项目中的图数据,产品提供语句查询
、路径查询
、点查询
等多种模式查询图数据,支持切换图项目和查询结果展示。
2.4.3.1.切换图项目
图查询
功能只能访问一个图项目数据,用户可以在切换图项目
下拉框中选择并切换至其他图数据。

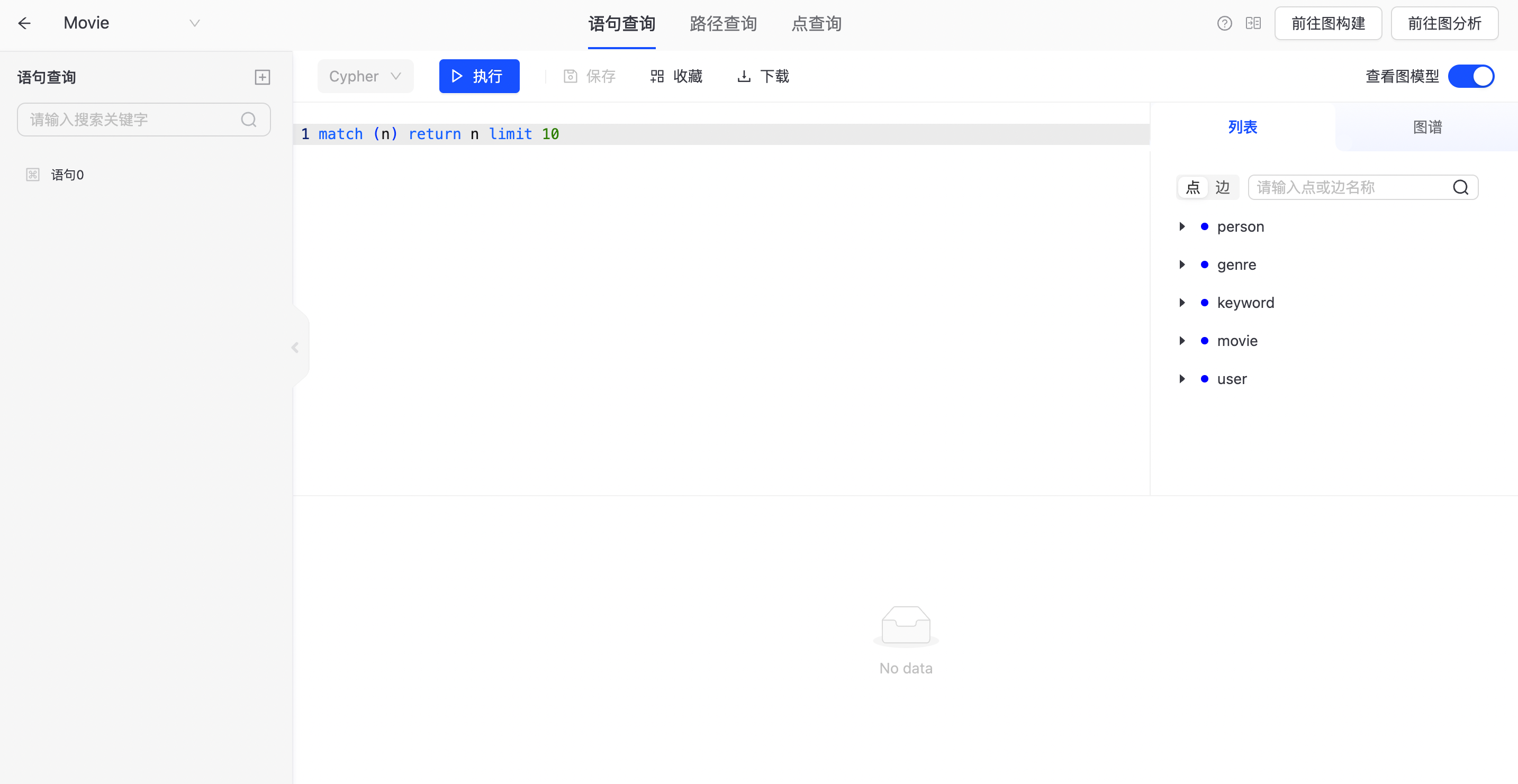

2.4.3.2.语句查询
Browser提供可视化方式开发和调试图查询语句,用户可以输入图查询语句、执行并返回结果,支持收藏语句和查看图模型。
a.语句查询窗口
用户在语句查询窗口
输入图查询语句,点击执行
按钮可以运行对应语句,并在执行结果页签
展示结果。
切换查询语言:提供不同图查询语言模式的切换。当前只支持Cypher语法

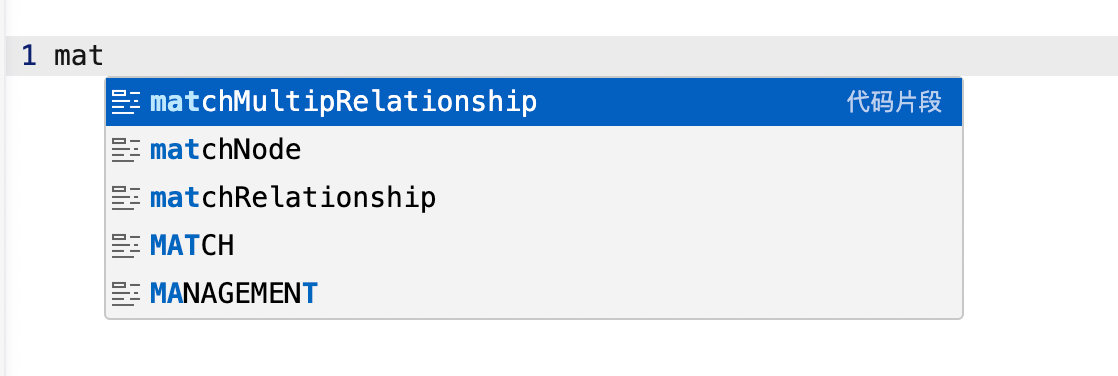

语句查询窗口:提供当前查询语言的语法提示。
执行:点击
执行
按钮,发送输入的查询语句至后台运行。
收藏:点击
收藏
按钮,将当前语句查询窗口的内容保存成模板,以便下次使用。
下载:点击
下载
按钮,将当前语句查询窗口的内容保存成文本文件并下载至本地,以便下次使用。
详细Cypher使用指南请参考文档:Cypher API
b.收藏列表
以列表方式展示已经收藏的查询语句,点击列表中的收藏模板可以使用其中的语句。支持关键字搜索、名称修改以及删除。
c.查看图模型
Browser提供当前图项目中的图模型查询,方便用户查询有些点类型和边类型,支持列表展示和画布图谱展示方式,支持隐藏查看图模型窗口。

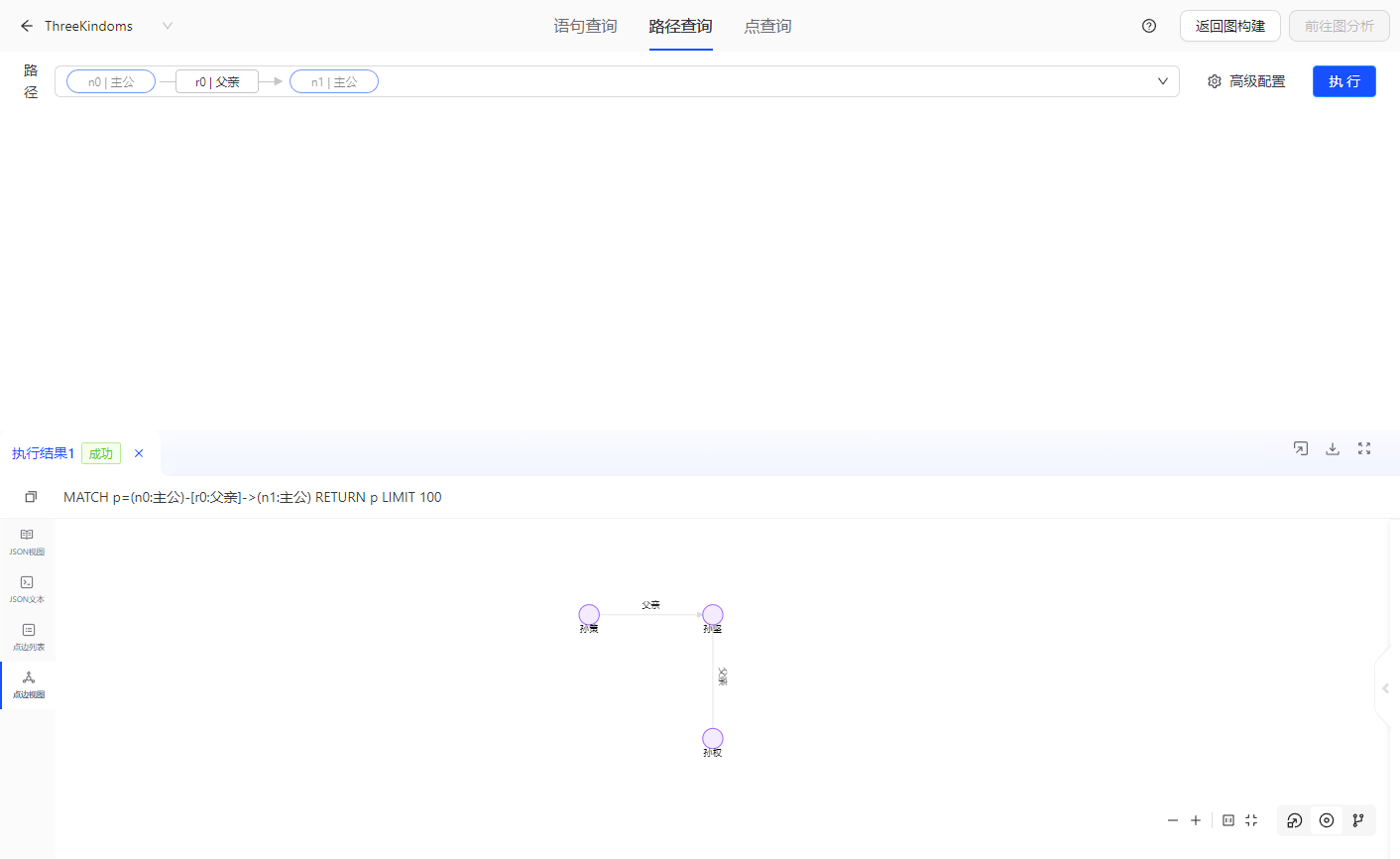

2.4.3.3.路径查询
Browser提供路径查询
模板,用户可以通过选择路径的方式,查找图项目中的图数据是否存在相应的路径。

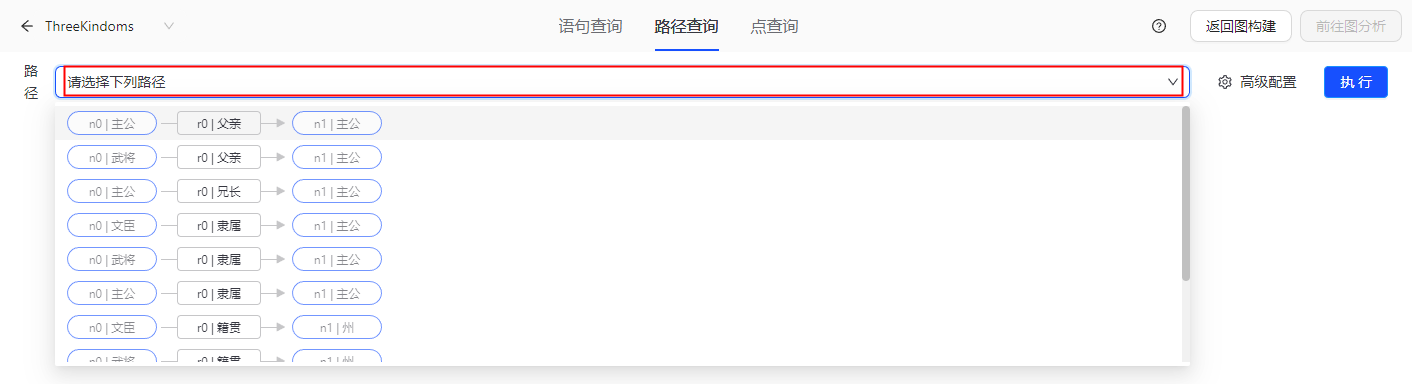

路径:在路径选择下拉框内选择需要查找的路径。
选择路径:根据图模型的定义,系统会自动匹配出对应的一度关系路径;再次点击路径下拉框会,系统会根据路径终点的点类型自动匹配下一度关系路径。
执行:点击
执行
按钮返回图项目中匹配的路径。高级配置:设置扫描的路径数目,默认为100条路径。
注:需要图模型中的边设置起点和终点,如果图项目中的边均未设置起点和终点,下拉选项无结果

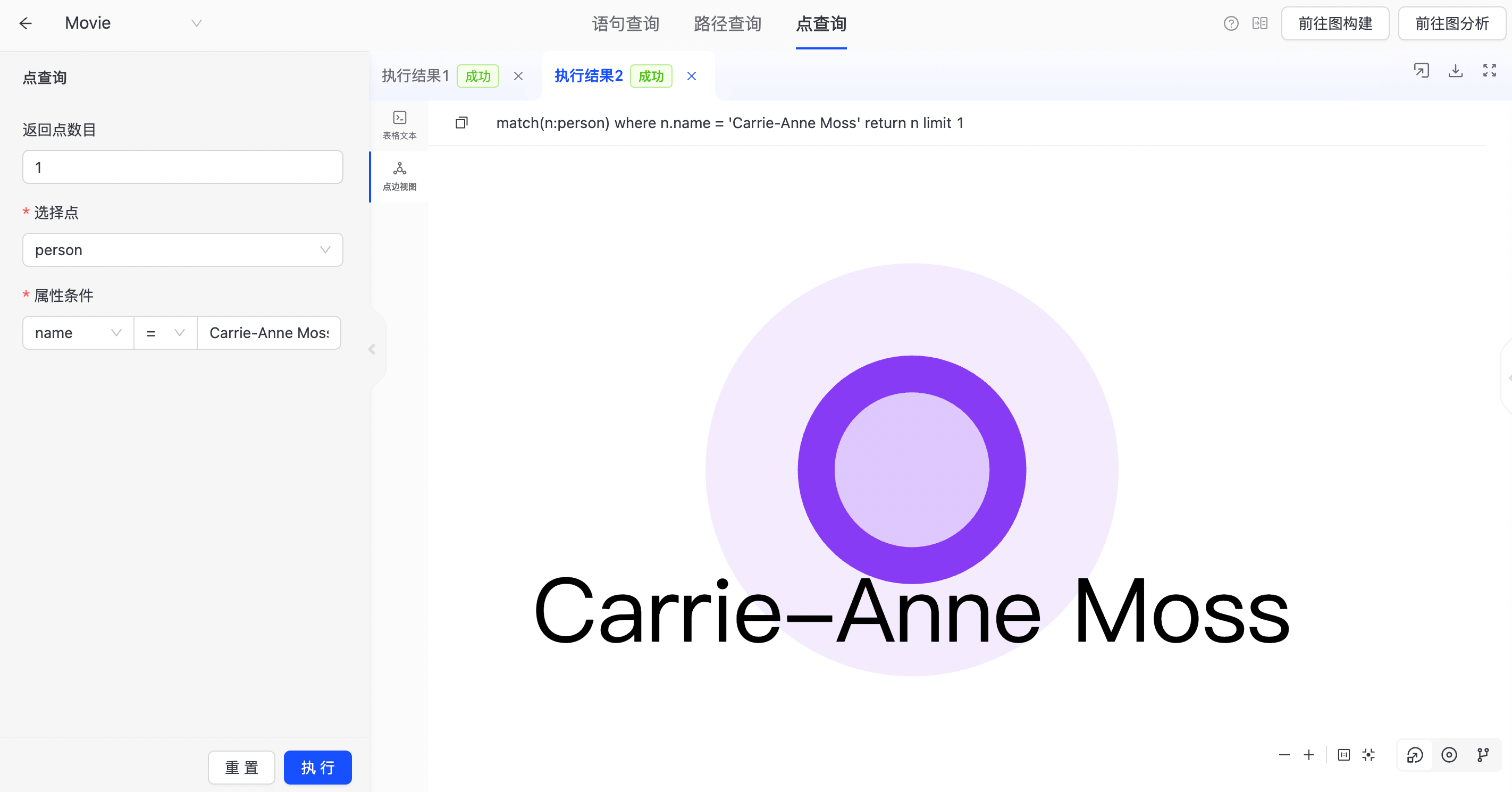

2.4.3.4.点查询
Browser提供点查询
模板,用户可以通过选择点属性进行查询,查找图项目中的点数据。
选择点:选择需要查询的点类型。
属性:系统会自动匹配点类型的schema,设置相应的查询条件,点击执行按钮返回结果。
返回节点数目:设置返回点数据的上限。
2.4.3.5.执行结果页签
Browser提供JSON视图、JSON文本、点边列表、点边视图等多种方式展示图查询结果,支持结果下载、插入数据、全屏展示。

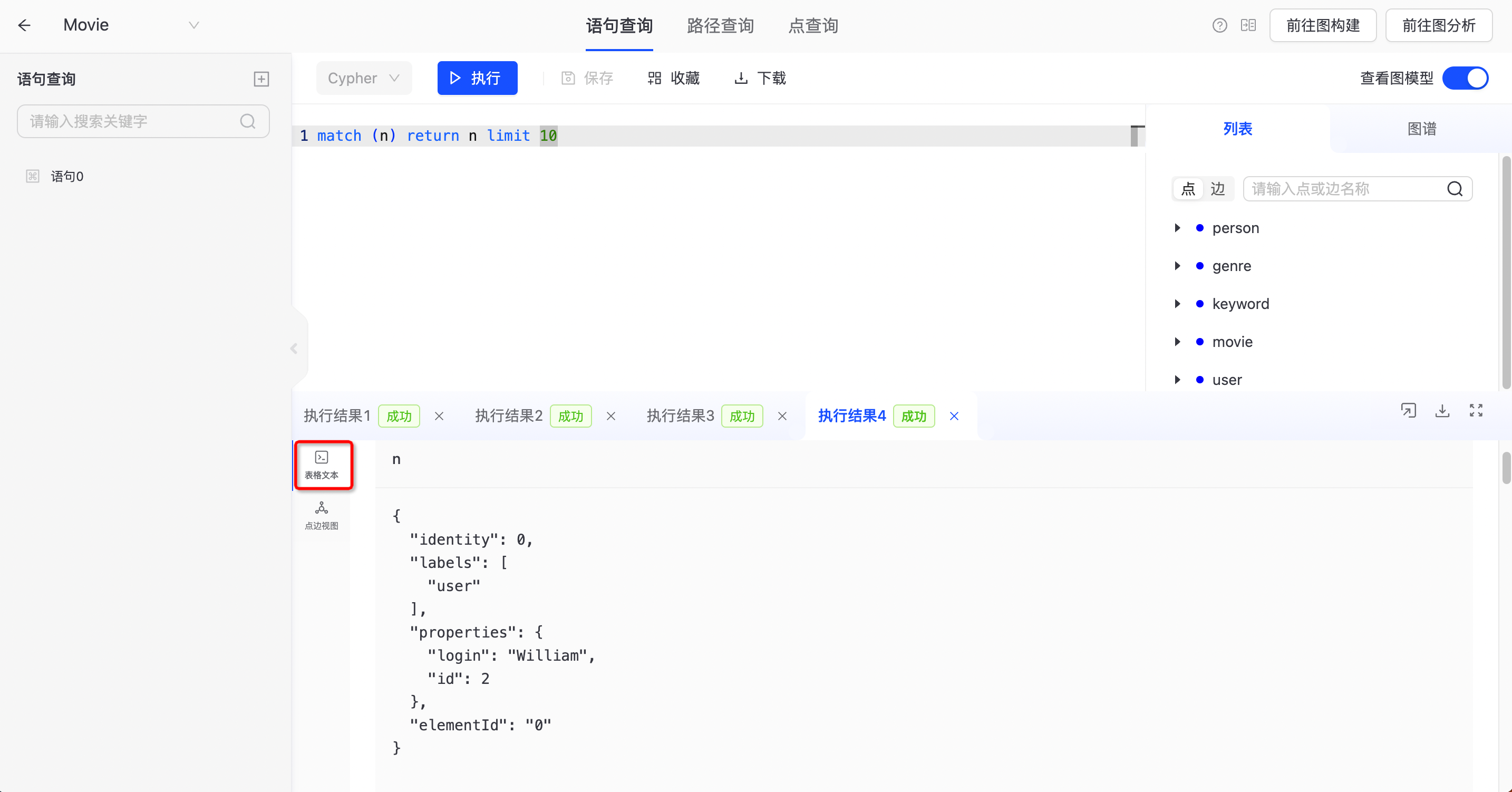

a.JSON视图
Browser提供以JSON视图方式展示查询结果。
b.JSON文本
c.点边列表
Browser提供以点和边列表方式展示查询结果。

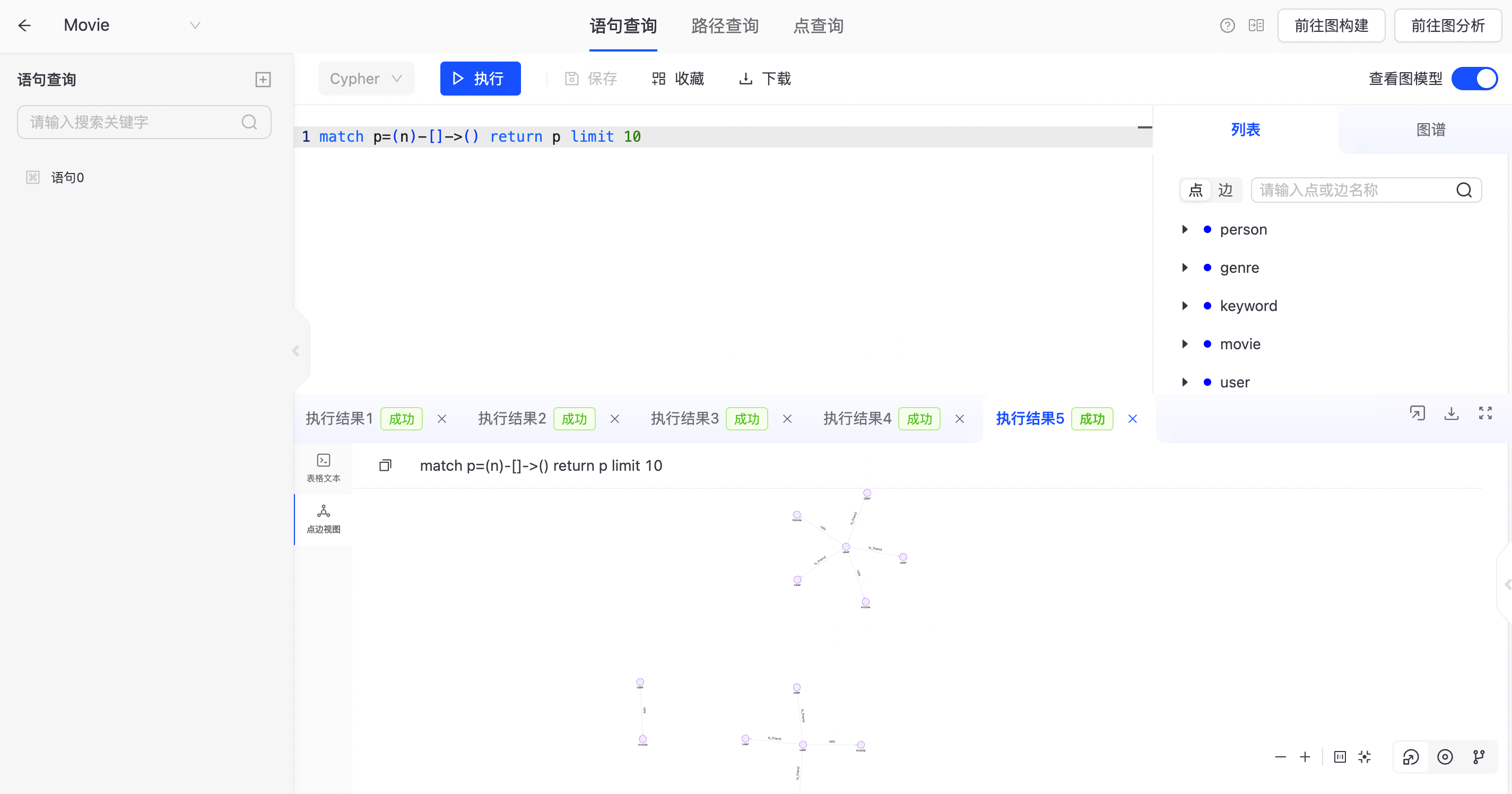

d.点边视图
Browser提供以画布方式展示查询结果。
e.插入数据
Browser提供可视化方式在对应图项目中插入点或边数据。点击插入数据
按钮,在插入数据
页签选择点类型或边类型,输入属性值,点击确定完成数据插入。
f.下载执行结果
Browser提供图查询结果导出成文本文件功能。点击下载执行结果
按钮,系统会自动将结果保存成文本文件并下载至本地。

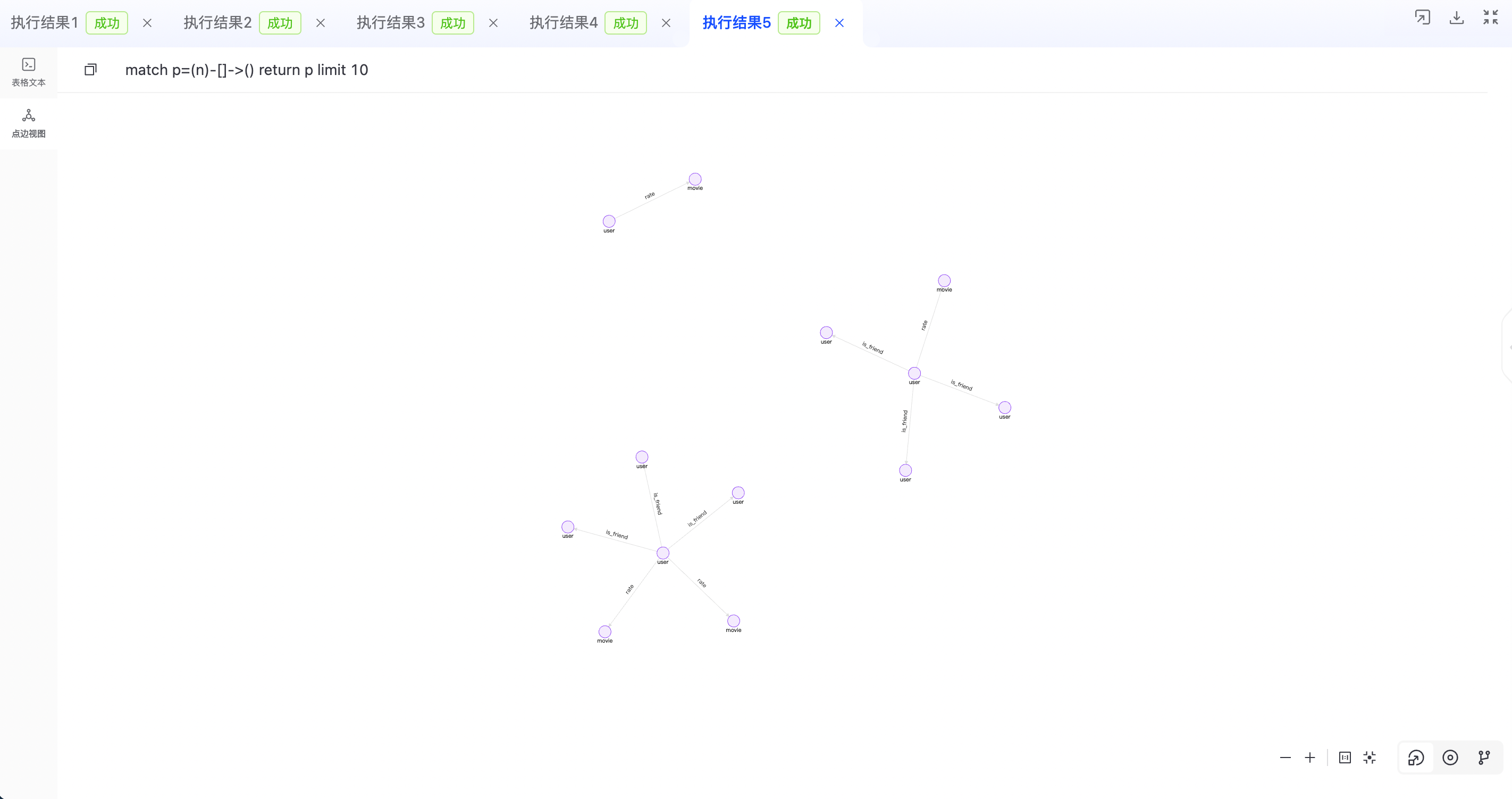

g.全屏展示
Browser提供全屏方式展示图查询结果,点击全屏显示
按钮全屏展示结果,点击退出全屏
按钮退出全屏展示。

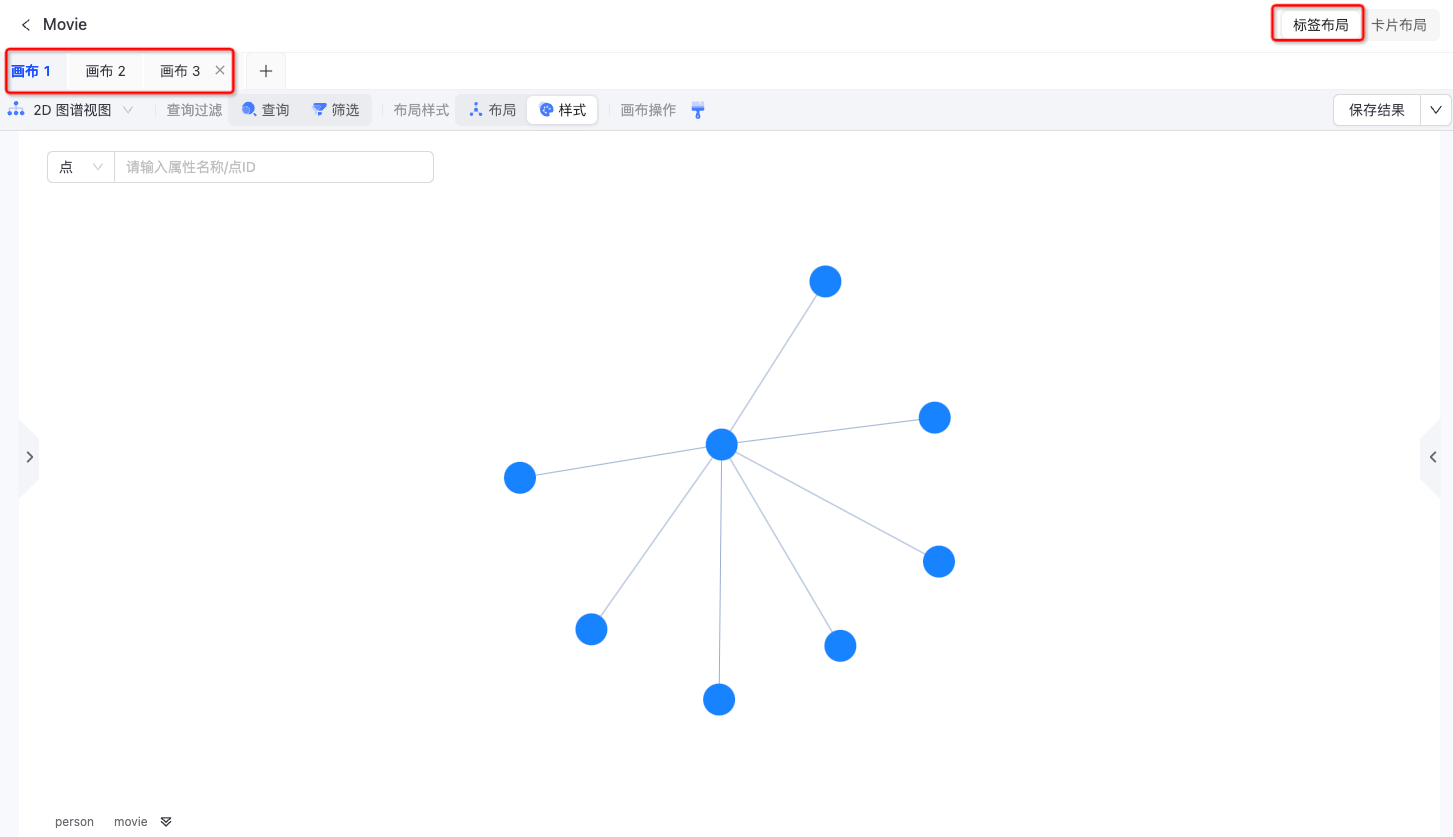

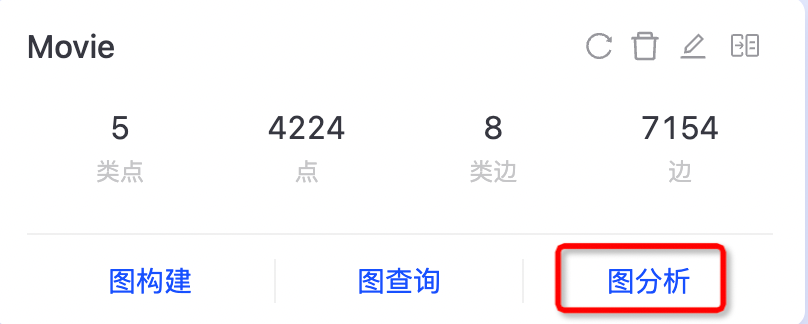

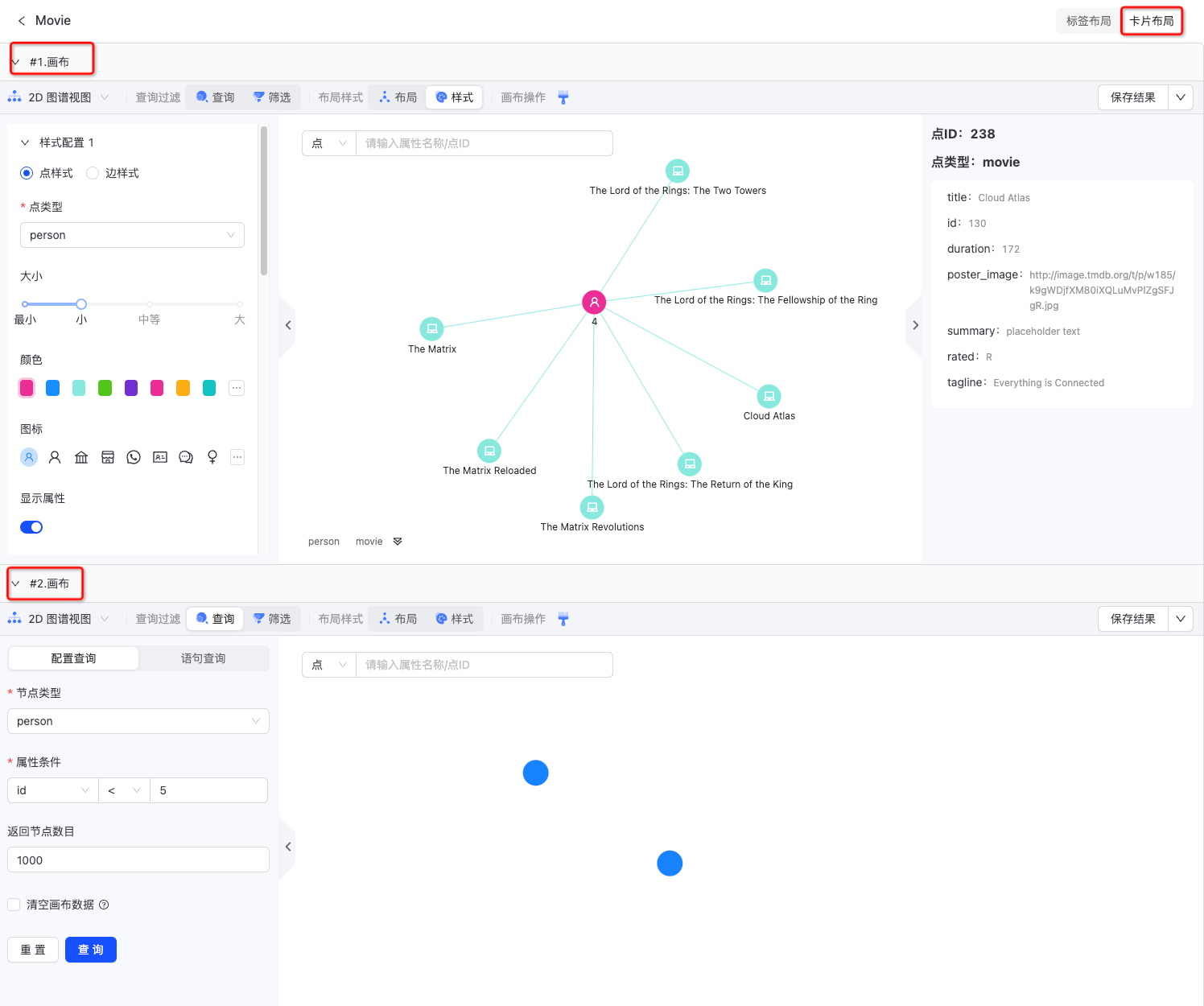

2.4.4.图分析
在图项目
界面点击图项目选项卡中的图分析
按钮,可以在画布中展示和分析图数据,产品提供语句查询
和配置查询
将图项目中的数据查询并加载至画布,支持画布数据的筛选、布局样式调整以及画布操作。

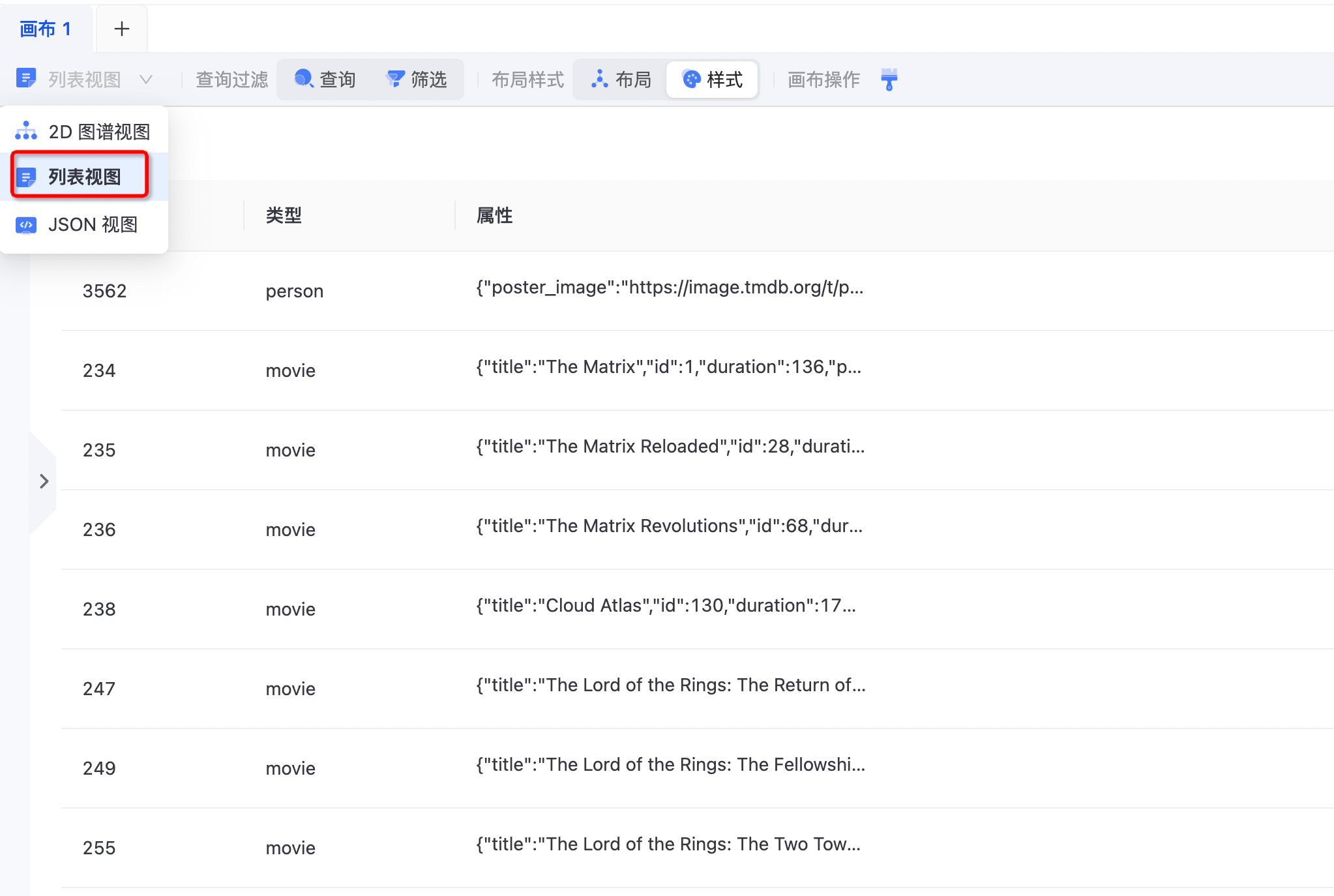

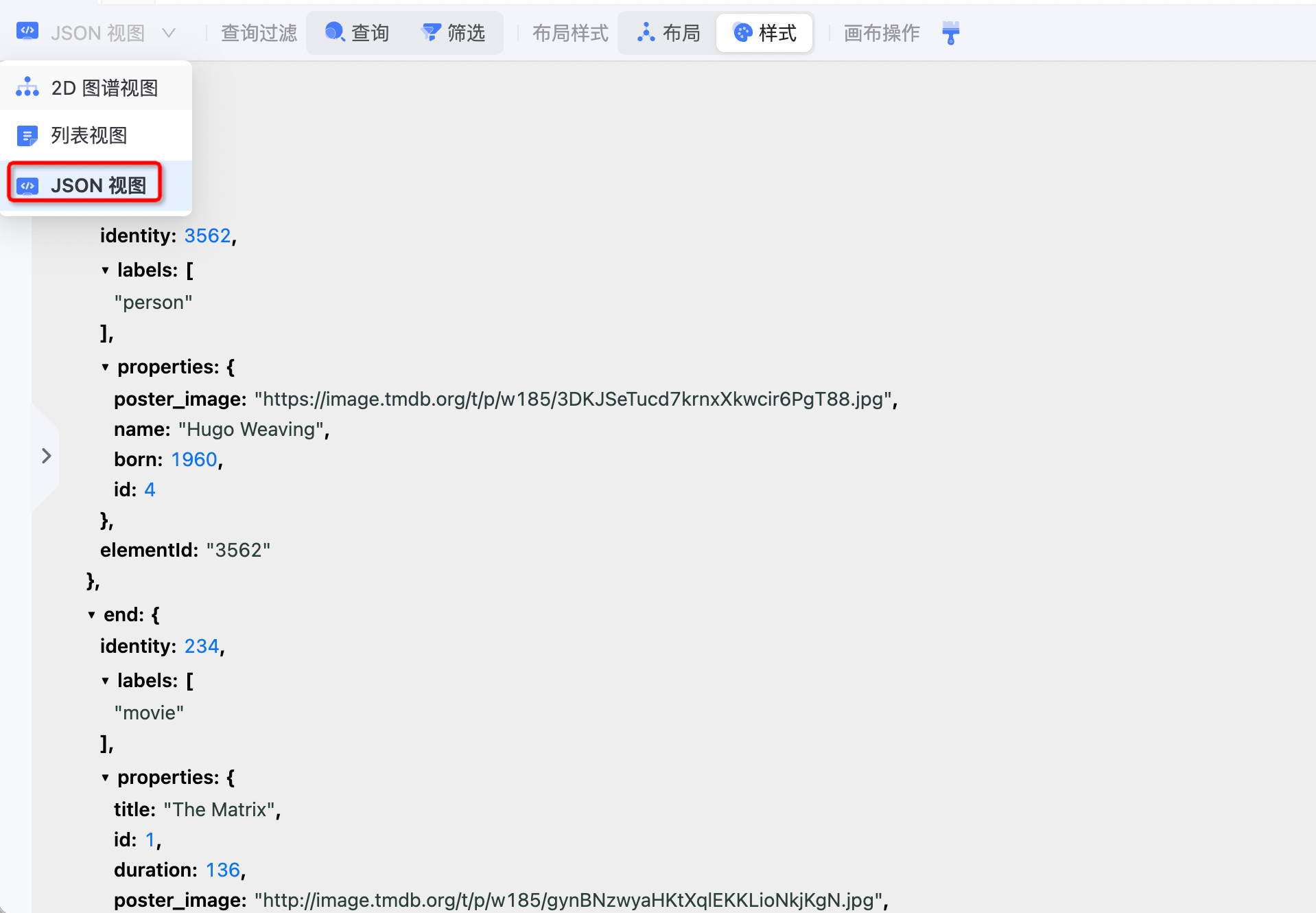

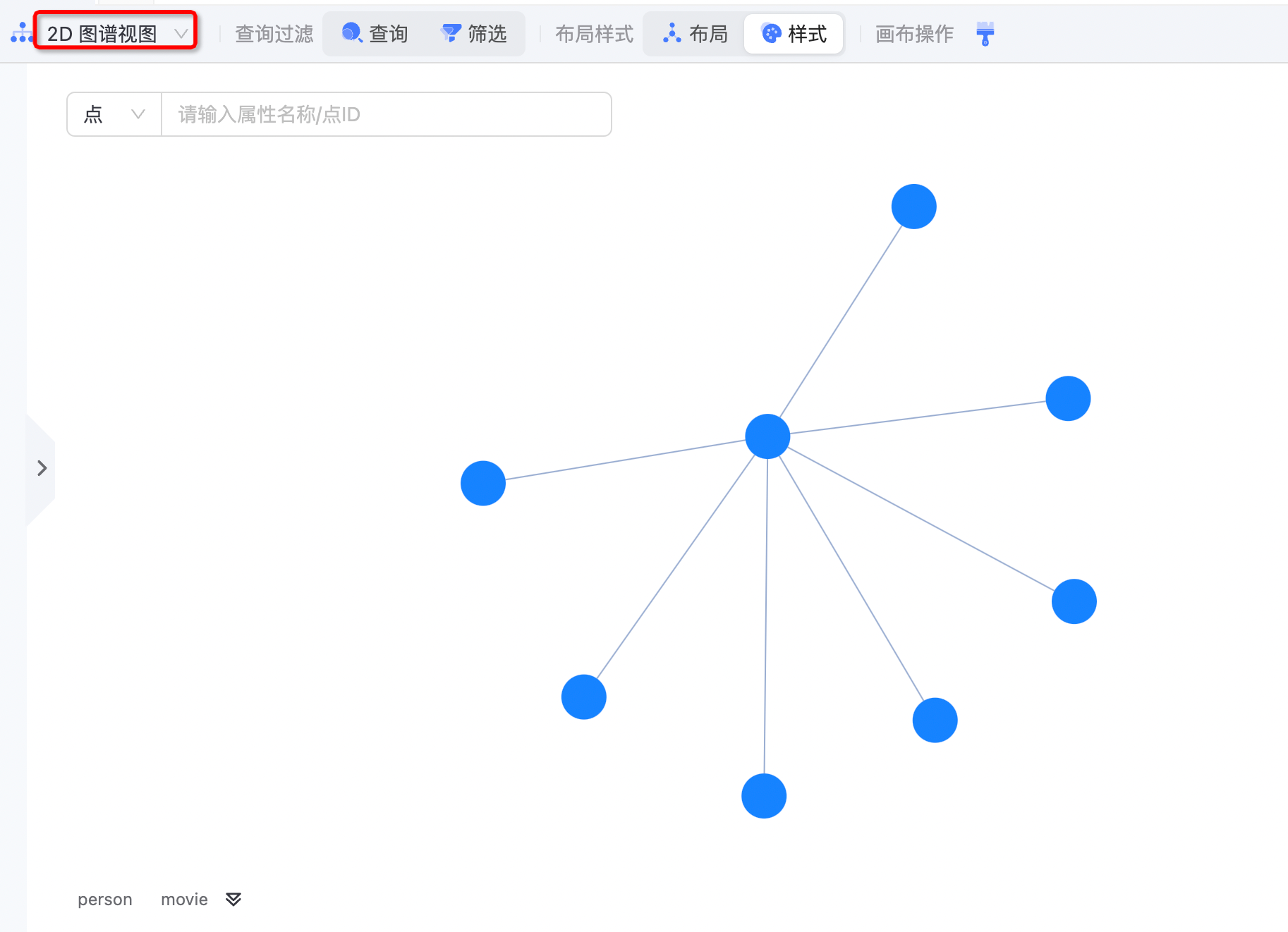

如下图所示,图分析功能主要包括:1、操作栏:图分析主要操作功能,包括视图切换、查询过滤、布局样式以及画布操作;2、左边栏:查询、筛选、外观功能操作区域;3、画布区域:展示图数据的区域,展示点和边数据,支持点扩展查询、收起节点、固定节点、删除节点,提供画布图数据统计等功能;4:右边栏:选中一个点数据或边数据后,会展示对应的属性信息;5、切换图项目:切换不同的图项目进行分析。

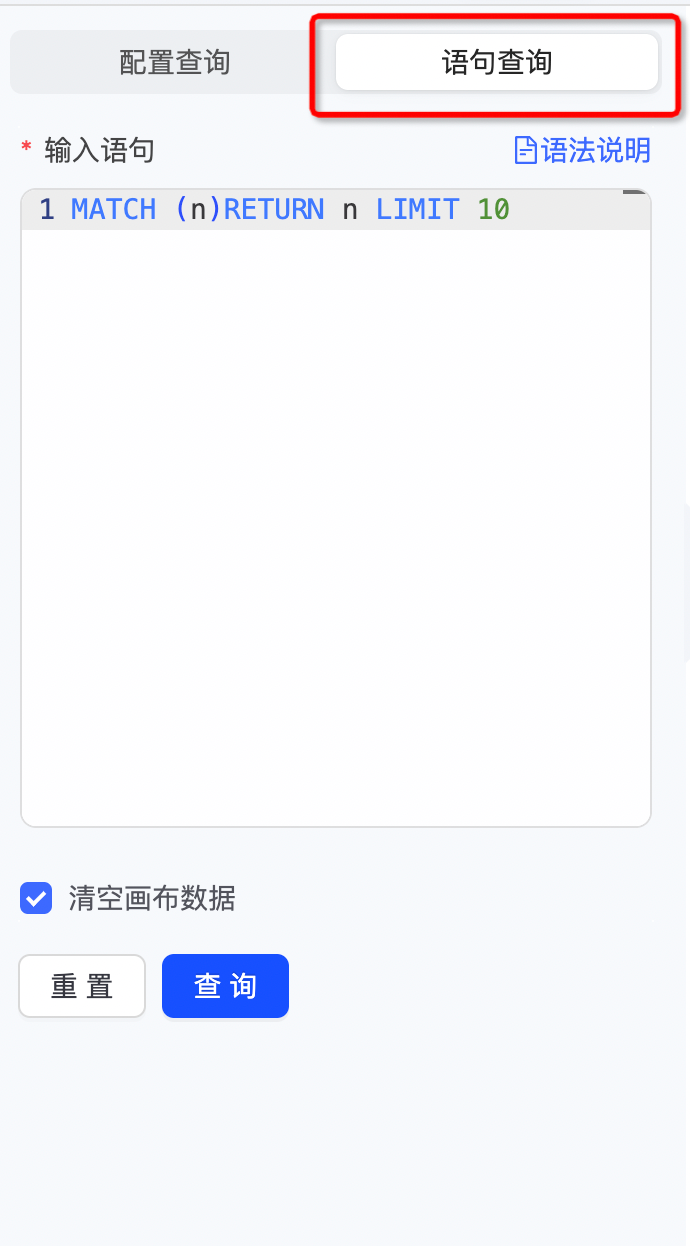

2.4.4.1.语句查询
在语句查询
功能中,用户可以输入查询语句来查询图数据,并加载数据至画布区域进行展示。
语法说明:TuGraph的查询语言及语法说明文档。
清空画布数据:未选择此按钮,每次执行查询的结果会追加至画布区域;选择此按钮,每次执行查询前会先清空画布。
2.4.4.2.模板查询
在模板查询
功能中,用户可以选择节点类型和输入属性条件来查询图数据,并加载数据至画布区域进行展示。
清空画布数据:未选择此按钮,每次执行查询的结果会追加至画布区域;选择此按钮,每次执行查询前会先清空画布。

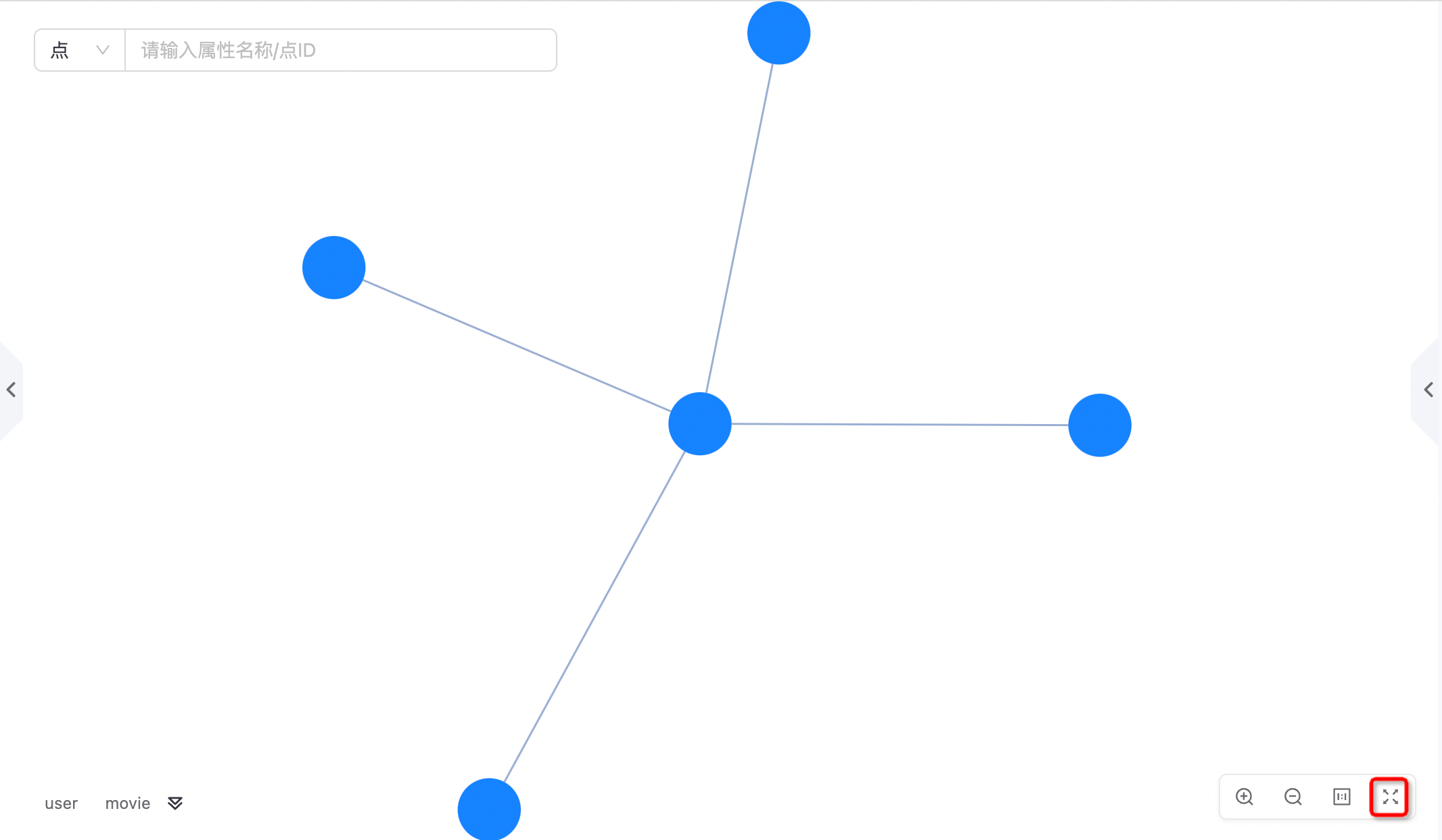

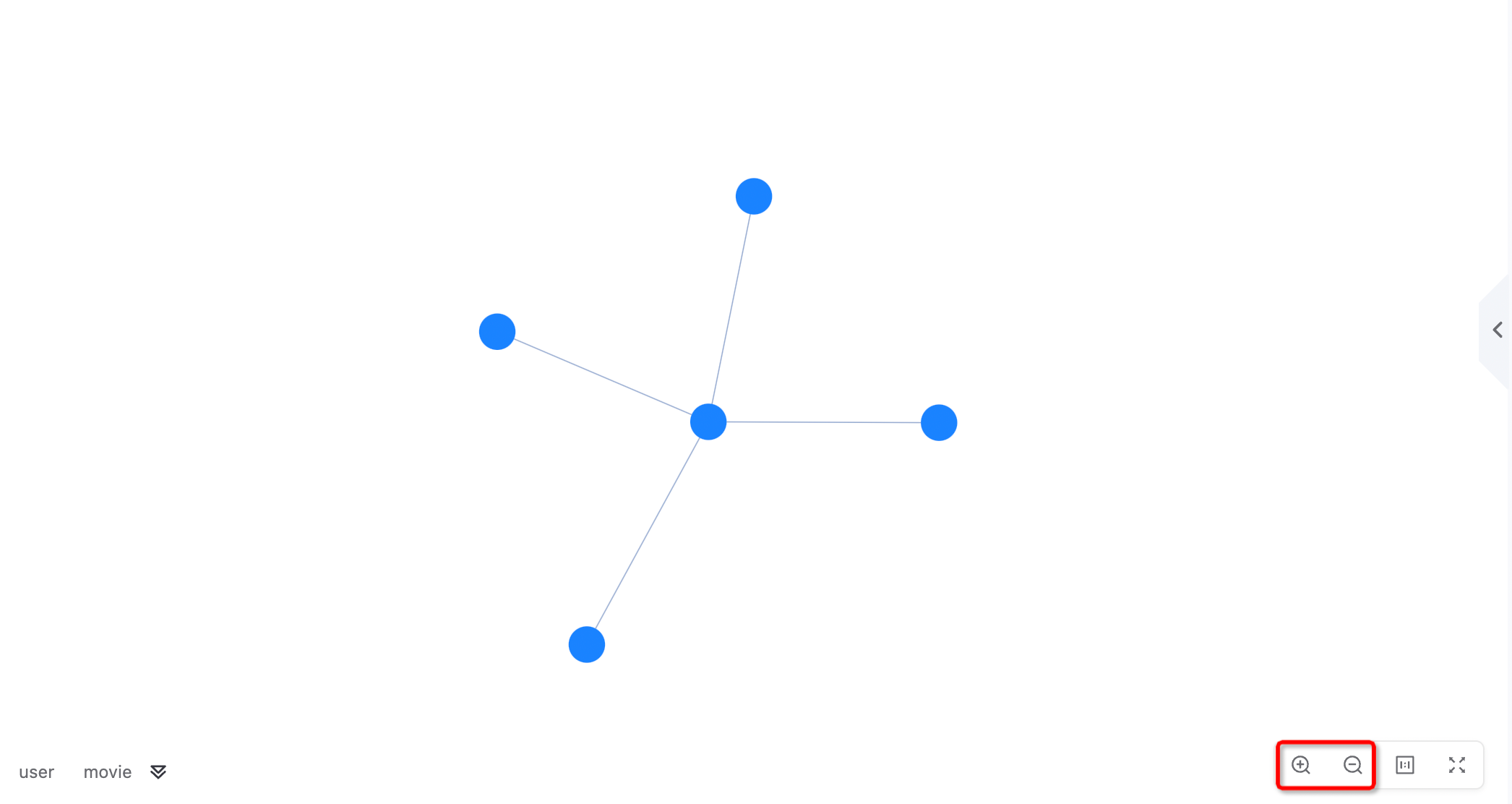

2.4.4.3.画布分析
在画布分析
功能中,用户可以对画布中的节点或边数据进行操作和分析,主要包括:选中节点进行扩展查询、收起/展开节点、固定节点,清空画布,套索,点/边检索,画布图例等。画布上的最基础操作是拖拽点数据,鼠标左键选住一个节点并移动鼠标,可以完成点数据位置的移动。

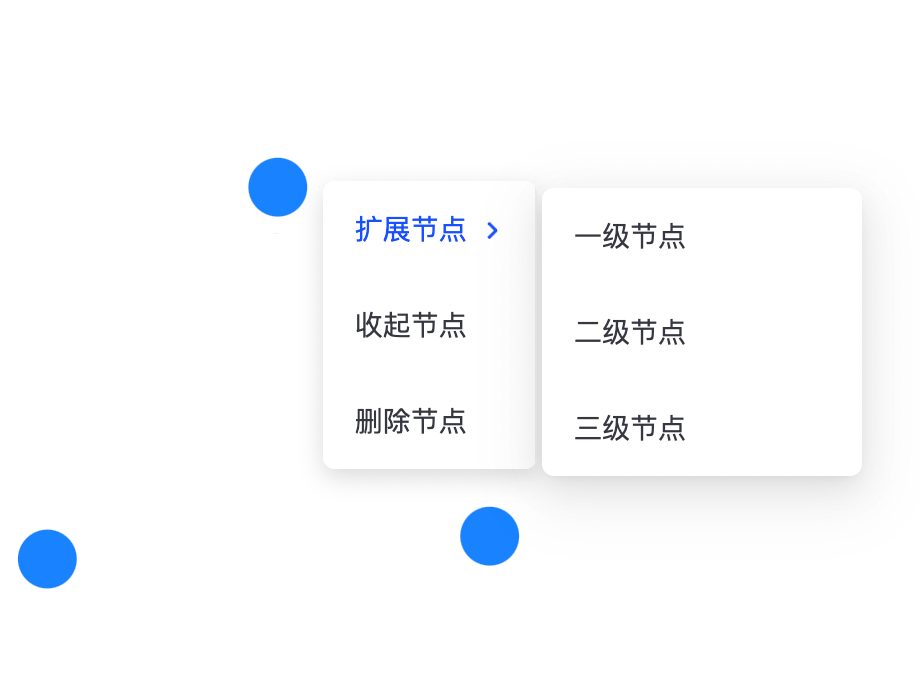

a.扩展查询
在画布
区域右键点击一个节点数据,弹出操作悬窗,鼠标移至扩展查询
处弹出二级悬窗,点击对应的扩展度数进行查询。
一度查询:双向扩展一度关系。
二度查询:双向扩展二度关系。
三度查询:双向扩展三度关系。
自定义查询:根据选择的条件进行扩展。 -边的方向:设置扩展关系的方向,双向:包含出边和入边,出边:选中起点向外指向的边,入边:指向选中起点的边。 -扩散度数:扩展的度数。 -自定义返回节点数量:配置返回至前端的节点数量,默认为100,防止遇到超级节点导致前端异常的情况。 -添加筛选组:设置扩展的关系类型和关系的属性条件,可以设置多组关系类型。

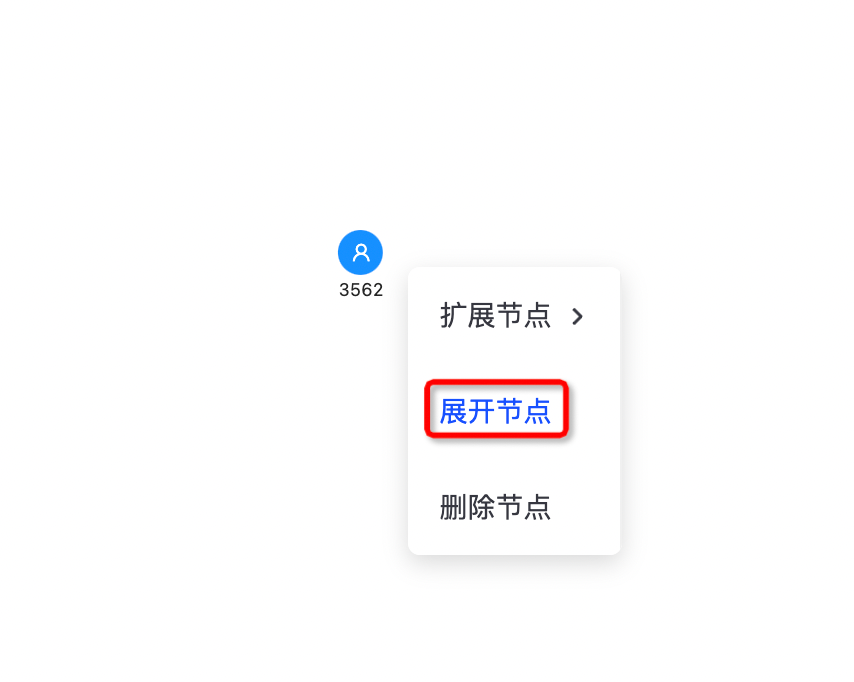

b.收起/展开节点
在画布
区域右键点击一个节点数据,弹出操作悬窗,点击收起节点
会隐藏所选节点的一度关系节点;再次右键已收起节点
的点数据可以进行展开节点
操作,展示已隐藏的一度关系节点。
c.固定节点
在画布
区域右键点击一个节点数据,弹出操作悬窗,点击固定节点
会将所选节点固定在原处,固定后的节点不可移动(包括重新布局);再次右键已固定节点
的点数据可以进行解除固定
操作,恢复所选节点的正常操作。

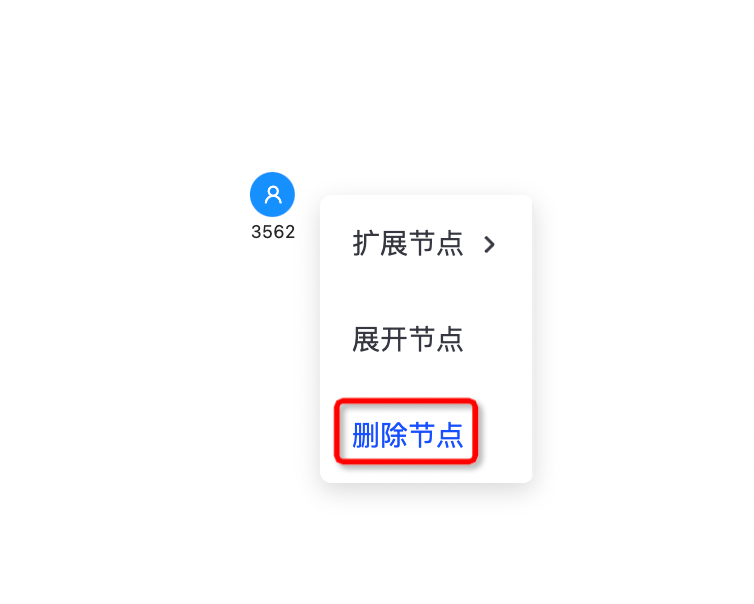

d.删除节点
在画布
区域右键点击一个节点数据,弹出操作悬窗,点击删除节点
会将所选节点移出画布。

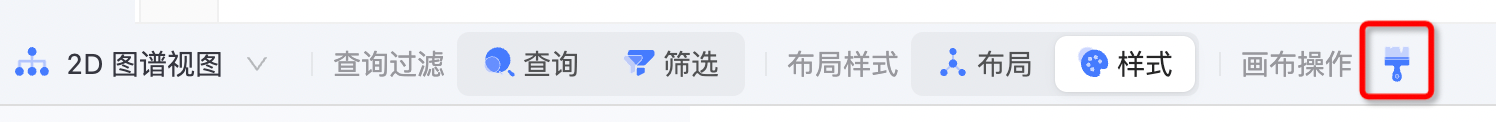

e.清空画布
在操作栏
区域点击清空画布
按钮,会清除所有画布中的数据。
f.点/边检索
在点/边检索
窗口选择点或边,并输入关键字,会模糊检索画布中的属性数据,检索后可定位至数据位置。

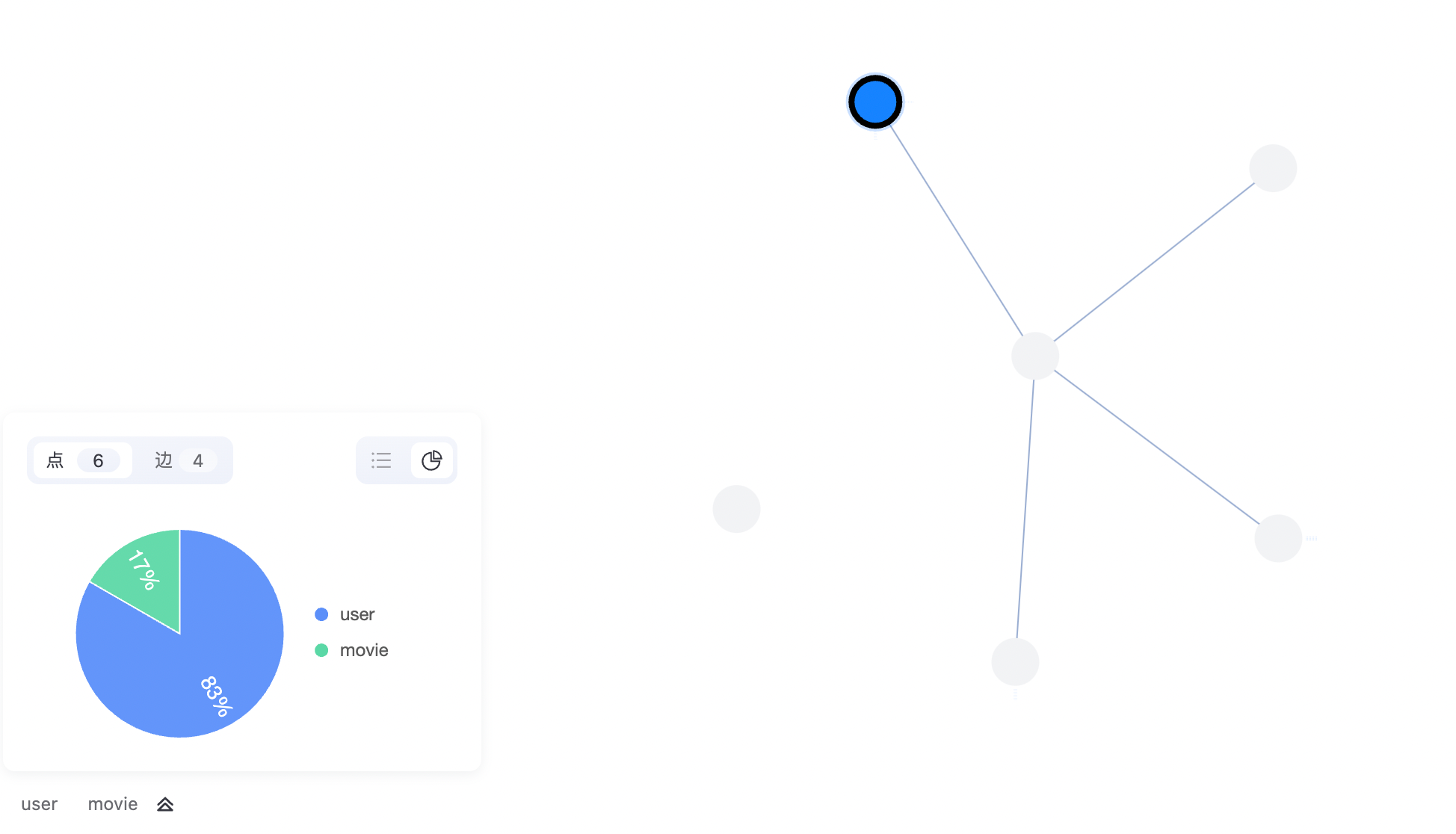

g.画布图例
在画布
区域的图例位置,会展示画布中的点类型,点击点类型可以选中对应的点数据,点击更多按钮可以展示统计情况,支持列表或图表方式展示点或边的数量。

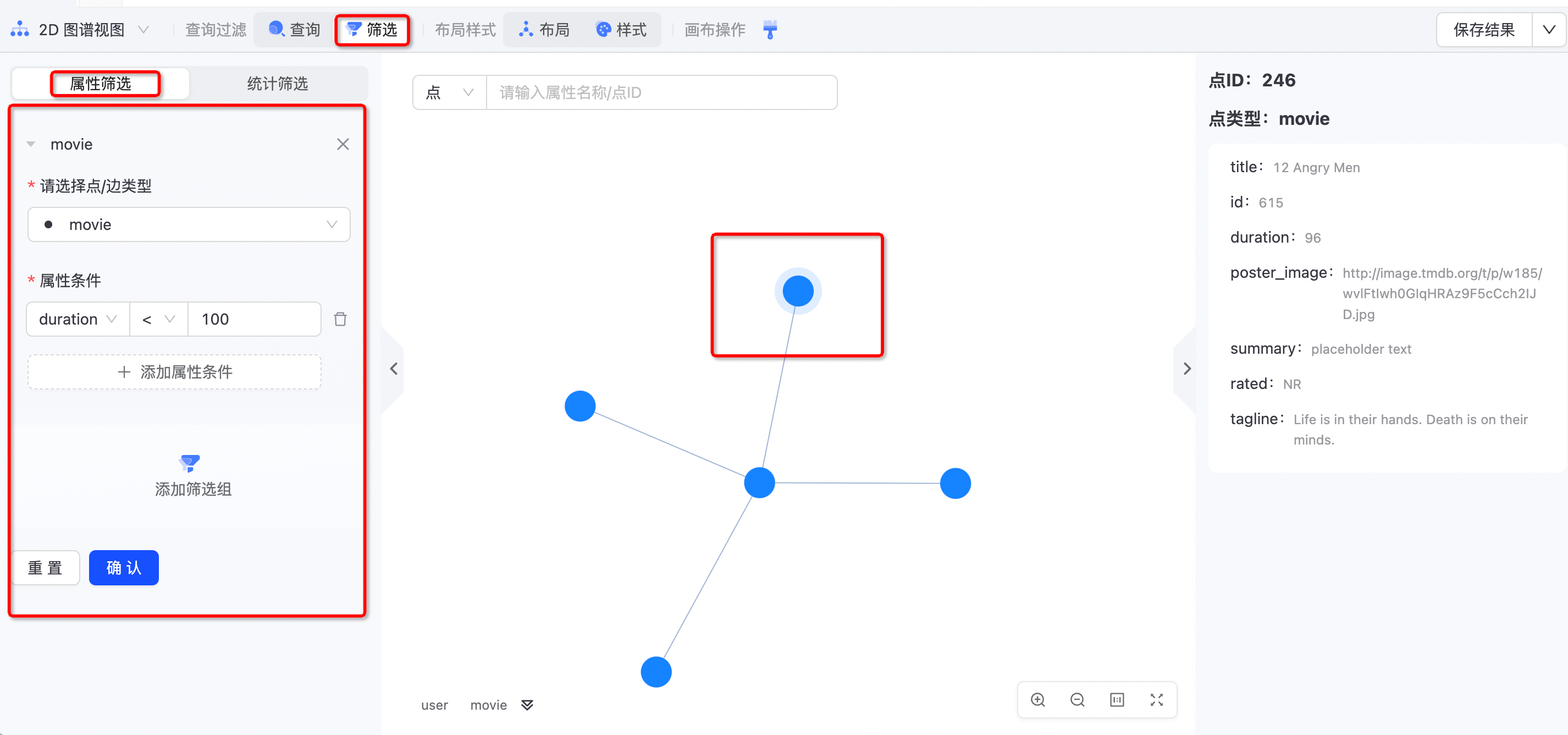

2.4.4.4.属性筛选
在操作栏
区域点击筛选
按钮,在左边栏
点击属性筛选
进行筛选过滤。用户可以选择要筛选的点或边类型,以及对应的属性值进行设置,检索到筛选组条件的数据后会在画布上高亮选中对应的点或边数据。
请选择点/边类型:选择需要检索的点类型或边类型。
属性条件:设置需要检索的属性条件,可以设置多组,取并集筛选结果。
添加筛选组:可以多组筛选条件,取并集筛选结果。
重置:可以清空筛选条件。

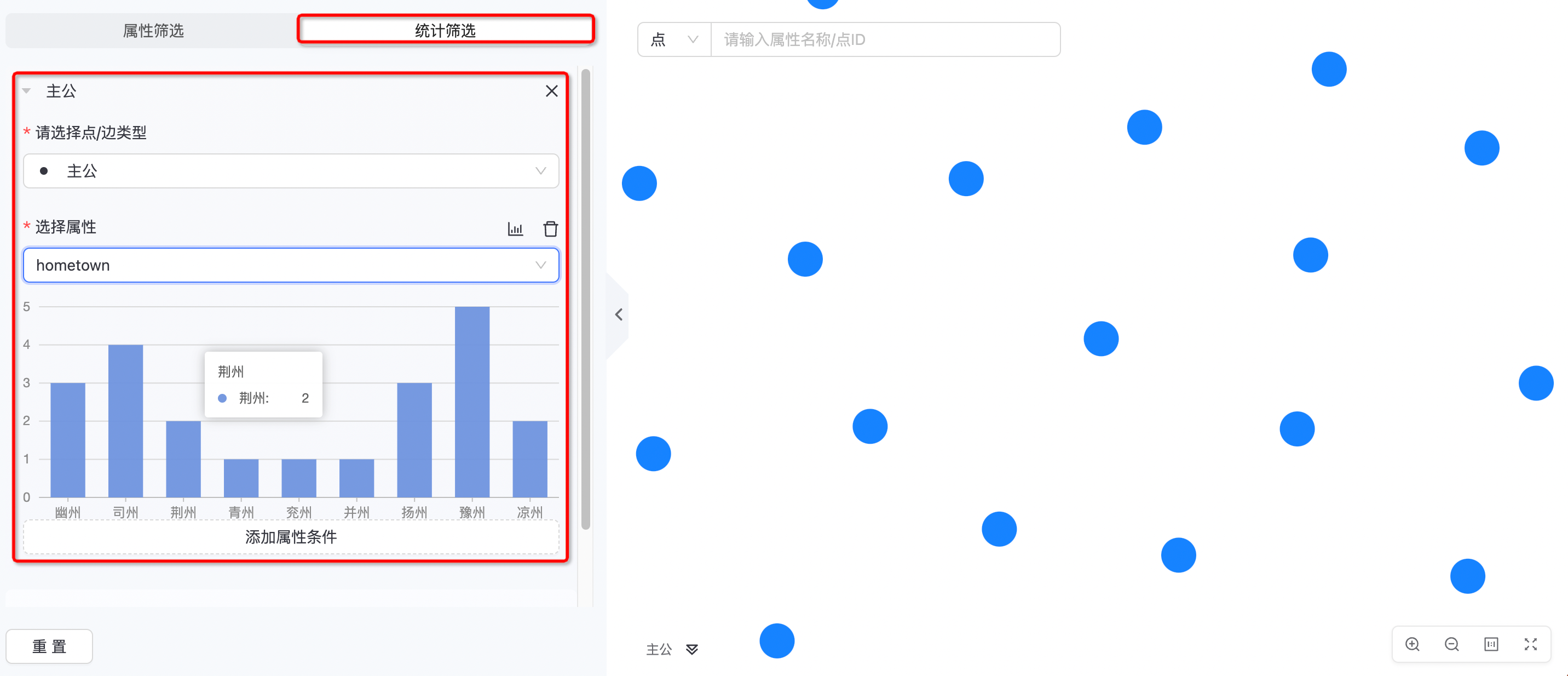

2.4.4.5.统计筛选
在操作栏
区域点击筛选
按钮,在左边栏
点击统计筛选
进行画布数据统计。用户可以选择要统计的点或边类型,以及对应的属性值进行设置,系统会自动根据用户选择的点/边类型和属性进行分组统计,支持按照图表和列表两种方式展示结果,同时点击图表或列表区域的数值可以高亮选中画布中的数据。
2.4.4.7.布局样式
在操作栏
区域点击布局
按钮,选择对应的布局方式会将画布中的数据进行重新排布,支持力导向布局、同心圆布局、圆形布局、辐射布局、Dagre布局以及网格布局,每种布局方式均有不同布局参数,调整参数后画布中的数据会进行重新排布。
详细布局参数可参考AntV-G6。

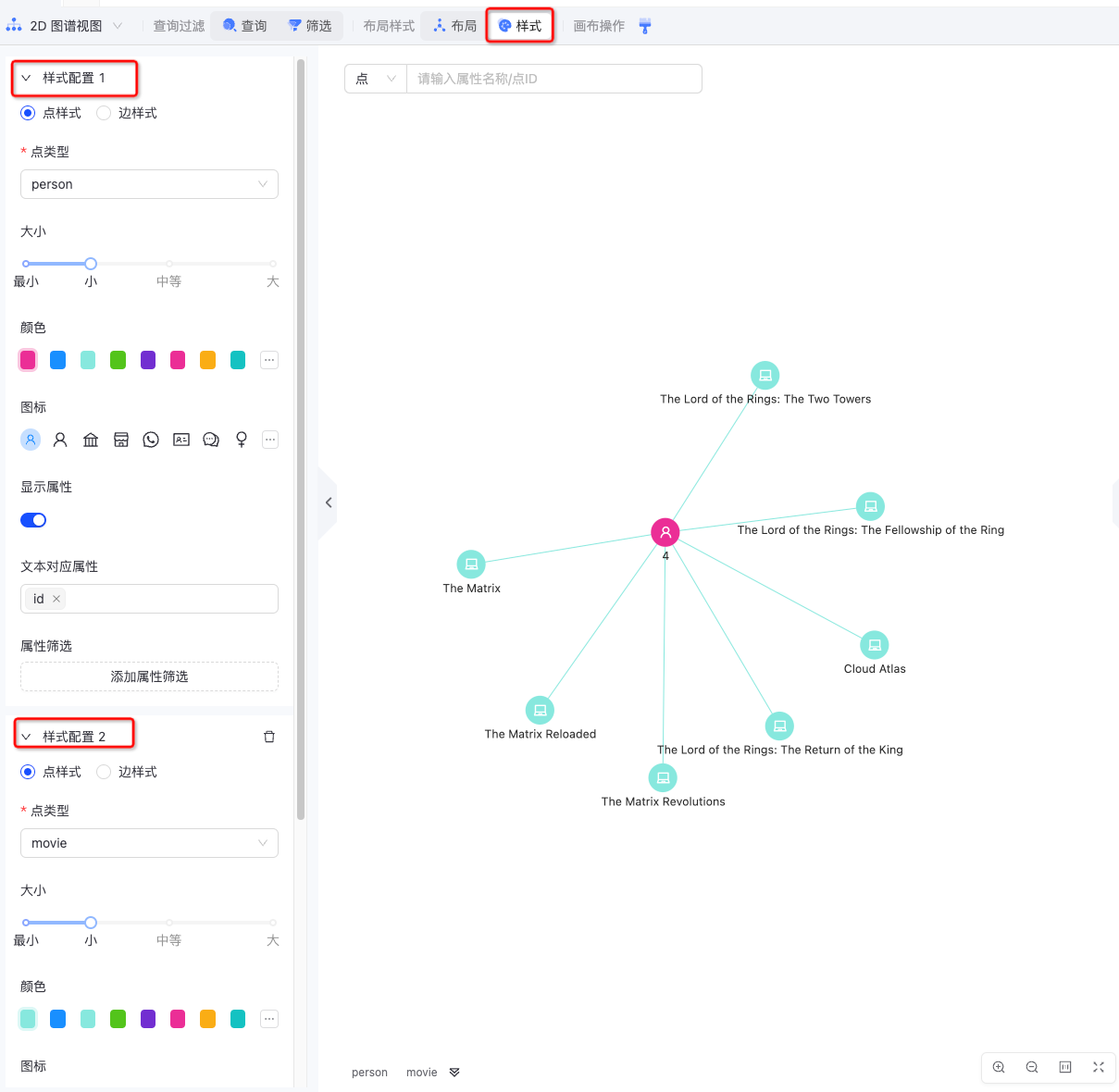

2.4.4.6.外观样式
在操作栏
区域点击外观
按钮,在左边栏
点击点样式
或边样式
进行外观样式配置。
点样式
应用点类型:设置对应点类型的展示样式,支持同时配置多个点类型外观。
大小:对应点类型的展示大小。
颜色:对应点类型的展示颜色。
图标:对应点类型的图标样式。
显示文本:对应点类型显示的文本内容,默认为id。
高级配置:根据设置的条件标记对应的点数据。
边样式
应用边类型:设置对应边类型的展示样式,支持同时配置多个边类型外观。
颜色:对应点类型的展示颜色。
边宽:对应边类型的展示宽度。
显示文本:对应边类型显示的文本内容,默认不显示。
高级配置:根据设置的条件按颜色展示对应的边数据。
2.5.控制台
控制台
提供可视化的的账户管理和数据库信息查看功能,它为用户提供了全面的账户和角色管理功能,包括账户的增删改查以及禁用,角色的增删改查以及禁用。此外,它也为用户提供了便捷的数据库信息查看功能,让用户可以轻松地查看图数据库的基础信息和配置信息。其中,基础信息主要包括版本号、运行时间、CPP编译版本号等,而数据库配置信息则包括端口号、系统功能参数配置等。
2.5.1.账户管理
2.5.1.1.账户管理
a.添加账户
在账户管理
界面点击添加
按钮创建新的账户,用户需要输入账户名称、账户描述、账户密码以及相关角色。
账户名称:支持中文、字母、数字以及下划线,不支持空格以及其他特殊符号。
相关角色:新建账户时必须要选择一个角色,在账户添加成功后,系统会自动生成一个与账户名称一样的角色。
b.编辑账户
在账户管理
界面点击添加
按钮创建新的账户,用户可以编辑账户描述、账户密码以及相关角色。
c.禁用账户
在账户管理
界面点击禁用
按钮禁止对应的账户登录和访问,点击启用
按钮开启对应的账户登录和访问权限。
d.删除账户
在账户管理
界面点击删除
按钮删除对应的账户。
2.5.1.2.角色管理

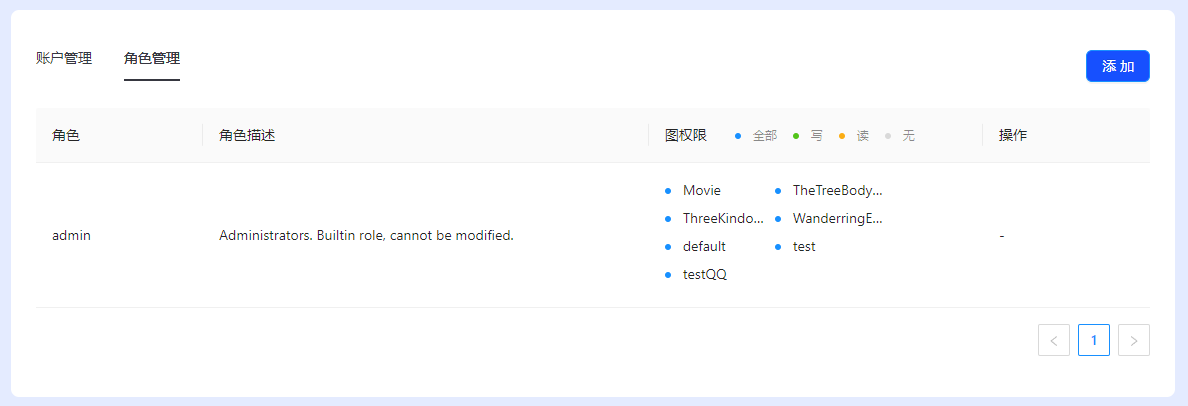

a.添加角色
在角色管理
界面点击添加
按钮创建新的角色,用户需要输入角色名称、角色描述以及图权限。
角色名称:支持中文、字母、数字以及下划线,不支持空格以及其他特殊符号。
图权限:browser支持全部、读、写和无共四类图权限配置。
全部:对应图的读和写权限,包含编辑图模型权限(schema)。
读写:对应图的写权限,不包含编辑图模型权限(schema)。
只读:对应图的读权限。
无:无法访问和操作对应图。
角色冲突:当两个角色对同一个图有不同图权限,同时对一个账户授权了这两个角色,该账户对该图的图权限为两个角色的并集。

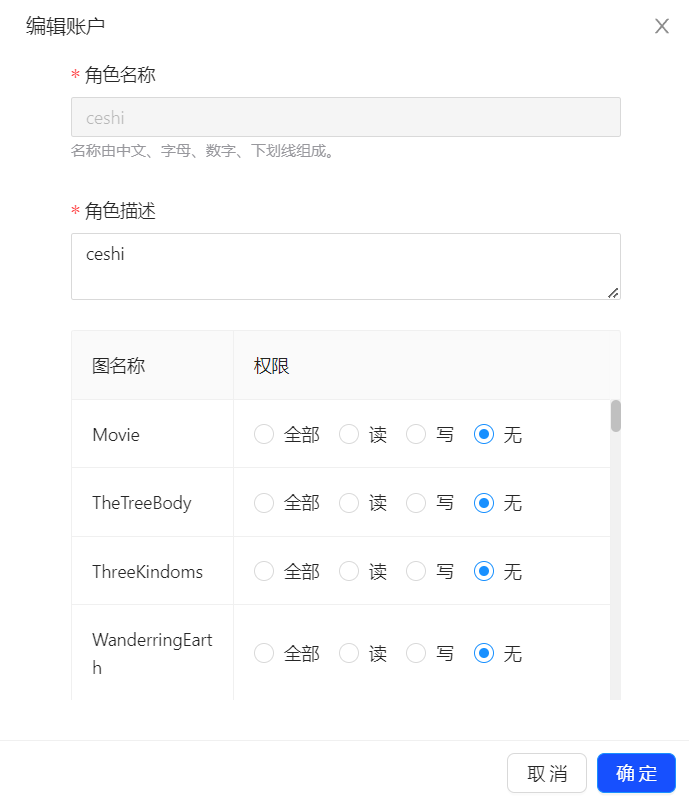

b.编辑角色
在角色管理
界面点击编辑
按钮编辑已有角色,用户可以编辑角色描述以及图权限。
c.禁用角色
在角色管理
界面点击禁用
按钮禁止对应的角色,点击启用
按钮开启对应的角色。禁用角色后,对应角色图访问权限失效。
禁用角色:禁用之后,对应角色图访问权限失效。
当一个用户拥有两个角色对同一个图有操作权限时,当禁用其中一个角色时,另一个角色权限同样有效。
d.删除角色
在角色管理
界面点击删除
按钮删除对应的角色。
2.5.2.数据库信息
2.5.2.1.基础信息
基础信息
获取当前系统运行的状态,并展示关键信息。
参数 |
含义 |
---|---|
TuGraph版本号 |
当前TuGraph的版本号,x.x.x |
运行时间 |
TuGraph服务启动到现在的时间 |
服务器代码版本 |
tugraph-db仓库的当前commit |
前端代码版本 |
tugraph-web仓库的当前commit |
CPP编译器版本号 |
编译TuGraph时的CPP版本号 |
Python版本号 |
编译TuGraph时的Python版本号 |
CPP编译器ID |
编译TuGraph时的CPP类型 |
也可以通过命令获取当前系统运行状态。
CALL dbms.system.info()

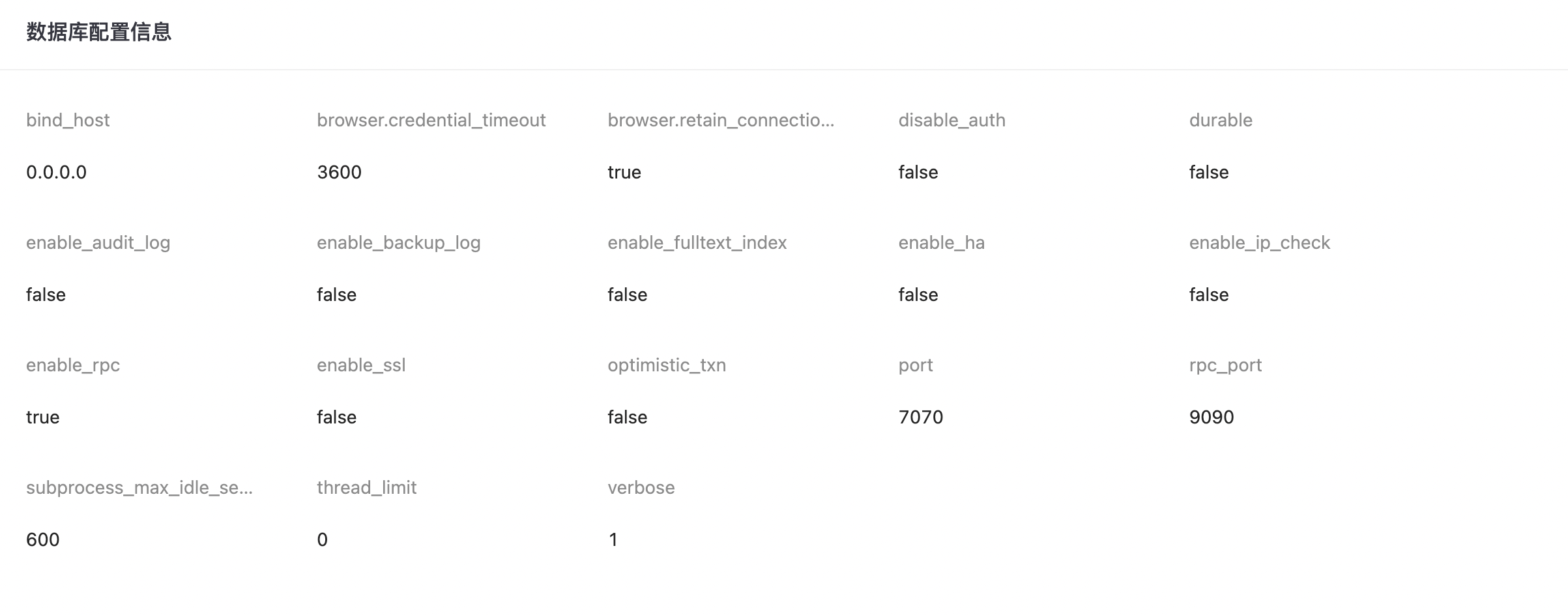

2.5.2.2.数据库配置信息
数据库配置信息
获取当前系统运行的配置参数,并展示关键信息。调整配置参数或了解详细配置参数请参考数据库运行-服务配置。
参数 |
含义 |
---|---|
bind_host |
系统启动时设置的host,一般为0.0.0.0 |
disable_auth |
是否关闭token认证的定期更新,如为true则token可以永久使用 |
durable |
是否开启存储底层持久化,如为false,数据异步更新到磁盘 |
enable_audit_log |
是否开启审计日志 |
enable_backup_log |
是否开启实时增量备份 |
enable_fulltext_index |
是否开启全文索引 |
enable_ip_check |
是否开启IP白名单 |
enable_rpc |
是否开启RPC端口 |
enable_ssl |
是否开启ssl加密传输 |
optimistic_txn |
是否开启乐观多线程写入事务 |
port |
当前系统的REST访问端口 |
rpc_port |
RPC 及 HA 服务所用端口 |
subprocess_max_idle_seconds |
自进程最大空闲时间,线程池参数 |
thread_limit |
服务端同时使用的最大线程数 |
verbose |
日志输出信息的详细程度。可设为 0,1,2,值越大则输出信息越详细。 |
